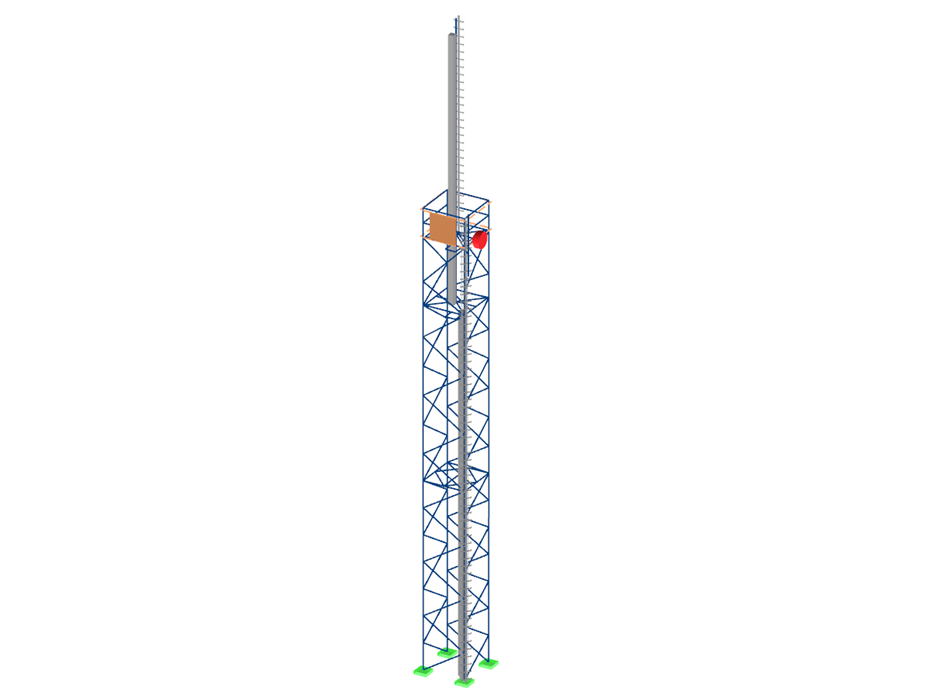

Mât radio
| Nombre de nœuds | 127 |
| Nombre de lignes | 221 |
| Nombre de barres | 221 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 34 |
| Nombre de combinaisons de charges | 48 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 3,688 t |
| Cotation fonctionnelle | 1,947 x 24,000 x 1,965 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
Dlubal_KohlA_(2).png?mw=350&hash=0d744100cd9447e69fd934c529c7e9c1df090e54)
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
- Sélection de différents types d'assemblages, par exemple:
- Assemblage boulonné de diagonales sans gousset 2D
- Assemblage boulonné de diagonales sans gousset 3D
- Joint de poteau boulonné
- Les joints T, K et KT sont pris en compte pour les assemblages avec les diagonales
- Différentes catégories peuvent être sélectionnées:
- A - assemblage soumis au cisaillement / à la pression diamétrale
- B - assemblage résistant au glissement à l'état limite de service
- C - assemblage résistant au glissement à l'état limite ultime
- Classes de résistance des boulons 4.6 - 10.9
- Diamètres des boulons M12 - M42
- Les espacements entre les boulons peuvent être modifiés
- Affichage de tout l'assemblage dans la fenêtre de vue
Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Considération du poids propre d'un pylône, équipement inclus
- Distribution des charges de vent sur les faces exposées et ombrages des pylônes, ou distribution définie par l'utilisateur
- Détermination des charges de vent appliquées aux pylônes et aux équipements, en particulier pour les structures sujettes aux vibrations (facteur de rafale)
- Attribution des charges surfaciques et concentrées aux plateformes
- Réduction facultative de la charge de vent totale sur les objets sélectionnés
- Détermination des charges de glace pour les classes de glace G et R avec des épaisseurs de glace et des longueurs de paquet de givre prédéfinies
- Génération de cas de charge variables avec des charges surfaciques et de maintenance
- Génération de plateformes internes et externes à l'aide de la bibliothèque des modèles paramétrés
- Bibliothèques d'extensions tubulaires et de maintiens d'antennes comme structures 2D et 3D
- Groupes d'antennes classés par opérateur
- Base de données pour les antennes paraboliques, de lentille, de coque, compactes et cubiques
- Entrée paramétrée des conduit internes, des conduits de câble et des échelles avec graphique interactif
