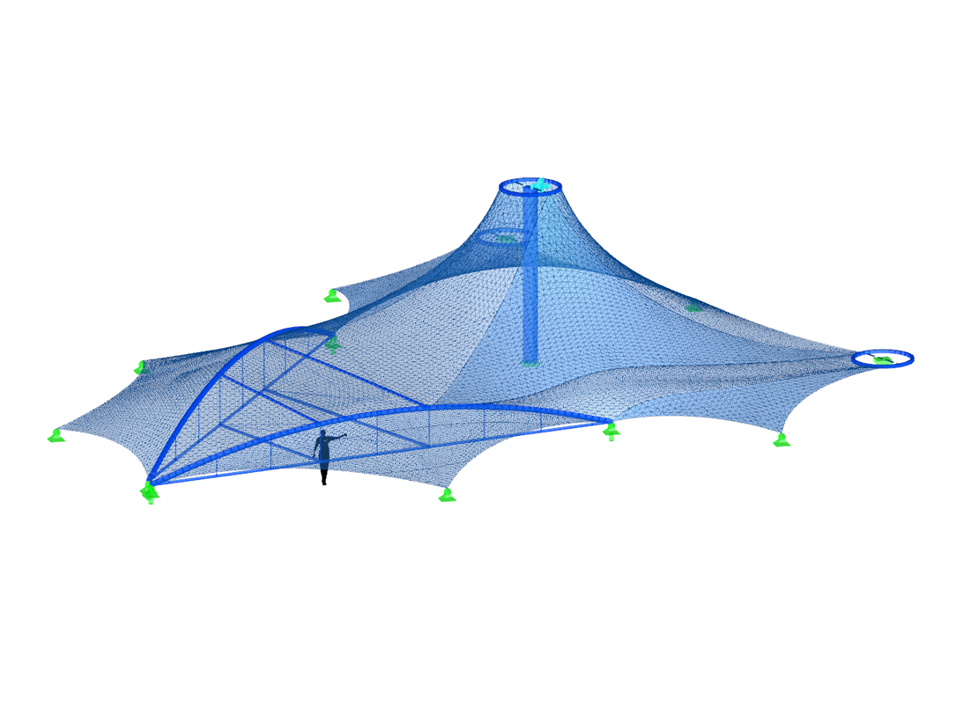

Cubierta con membrana
| Número de nudos | 107 |
| Número de líneas | 149 |
| Número de barras | 134 |
| Número de superficies | 12 |
| Número de casos de carga | 11 |
| Número de combinaciones de carga | 73 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 8.400 t |
| Dimensiones | 31,879 x 30,123 x 10,800 m |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Formación en línea
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto
.png?mw=512&hash=029740dfa799337fbd84aed6cbf18113b717f8fb)
- Búsqueda de forma de:
- estructuras de cables y membranas cargadas a tracción
- estructuras de láminas y vigas cargadas a compresión
- estructuras mixtas cargadas a tracción y compresión
- Consideración de cámaras de gas entre superficies
- Interacción con la estructura de soporte (diseño de la subestructura según varias normas)
- Las superficies se consideran como elementos 2D y las barras como 1D
- Definición de condiciones de pretensado distintas para superficies (membranas y cáscaras)
- Definición de fuerzas o requisitos geométricos para barras (cables y vigas)
- Consideración de cargas individuales (peso propio, presión interna, etc.) en el proceso de búsqueda de forma
- Definiciones de apoyos temporales para el proceso de búsqueda de forma
- Búsqueda de forma preliminar automática de superficies de membranas (más información...)
- Definición de materiales isótropos u ortótropos para el análisis estructural
- Definición opcional de cargas poligonales libres
- Transformación de los elementos de la forma encontrada en elementos de superficies NURBS
- Posibilidad de la búsqueda de forma combinada mediante la integración de la búsqueda de forma preliminar
- Evaluación gráfica de la nueva forma utilizando coordenadas de colores y trazados de inclinación
- Documentación completa del cálculo con figuras de evaluación adaptables definidas por el usuario
- Exportación opcional de la malla de EF como archivo DXF o Excel
La activación de 'Mostrar búsqueda de forma' en el menú contextual conduce a una búsqueda de forma preliminar automática según las propiedades de búsqueda de forma guardadas cuando cambia la estructura de las superficies de membrana. Este modo de gráficos interactivos se basa en el método de la densidad de la fuerza.
