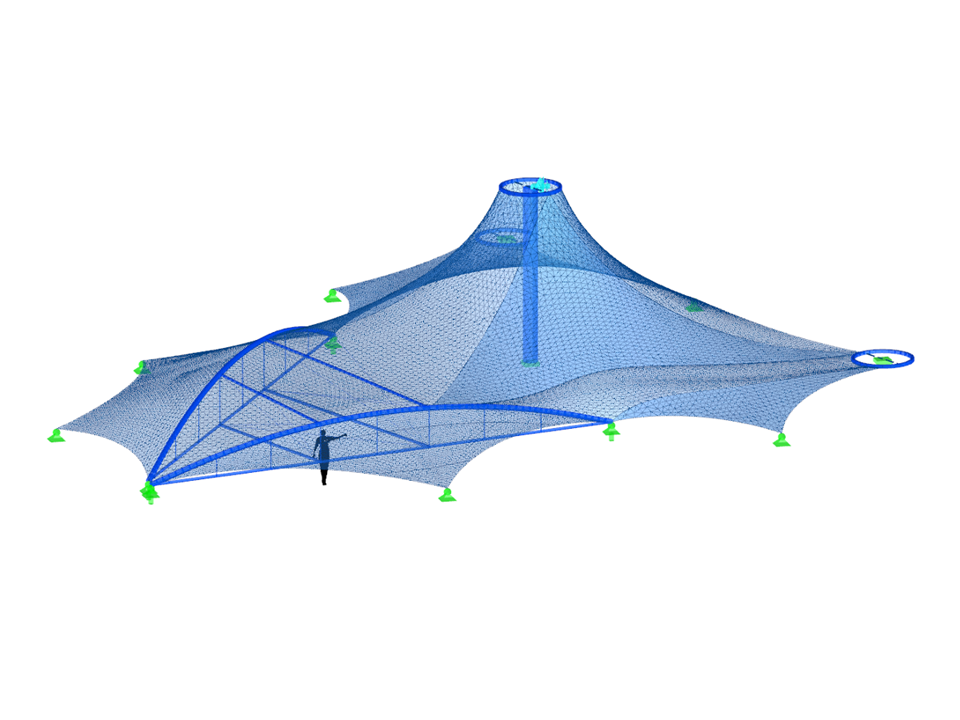

Membrandach
Anzahl Knoten | 107 |
Anzahl Linien | 149 |
Anzahl Stäbe | 134 |
Anzahl Flächen | 12 |
Anzahl Lastfälle | 11 |
Anzahl Lastkombinationen | 73 |
Anzahl Ergebniskombinationen | 3 |
Gesamtgewicht | 8.400 t |
Abmessungen | 31.879 x 30.123 x 10.800 m |
Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
- Formfindung von:
- zugbelasteten Membran- und Seilkonstruktionen
- druckbelasteten Schalen und Stabtragwerken
- druck- und zugbelasteten Konstruktionen
- Berücksichtigung von Gasvolumen zwischen Flächen
- Interaktion mit der Tragkonstruktion (Bemessung der Unterkonstruktion nach zahlreichen Normen)
- Flächen als 2D- und Stäbe als 1D-Element
- Definition von verschiedenen Vorspannungsbedingungen für Flächen (Membranen und Schalen)
- Definition von Kräften oder geometrischen Anforderungen für Stäbe (Seile und Balkenstäbe)
- Berücksichtigung sämtlicher Lasten (Eigengewicht, Innendruck, etc.) bei der Formfindung
- Temporäre Lagerdefinitionen für den Formfindungsprozess
- Automatische vorläufige Formfindung von Membranflächen (weitere Informationen...)
- Definition von isotropem oder orthotropem Material für die statische Berechnung
- Optionale Definition von freien Polygonlasten
- Transformation der gefundenen Form in NURBS-Flächenelemente
- Möglichkeit der kombinierten Formfindung über die Integration der vorläufigen Formfindung
- Grafische Auswertung der neuen Form über farbige Koordinaten- und Neigungsplots
- Volle Dokumentation der Berechnung mit benutzerdefinierten adaptiven Auswertungsbildern
- Exportmöglichkeit des FE-Netzes als dxf- oder Excel-Datei
Mit Aktivierung der Option 'Form anzeigen' im Kontextmenü wird bei Strukturänderungen von Membranflächen eine automatische vorläufige Formfindung anhand der hinterlegten Formfindungseigenschaften durchgeführt. Dieser interaktive Grafikmodus basiert auf der Kraftdichte-Methode.
Weitere Informationen FAQDurch die aktivierte Option 'Topologie auf der Formfindungsform' im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
