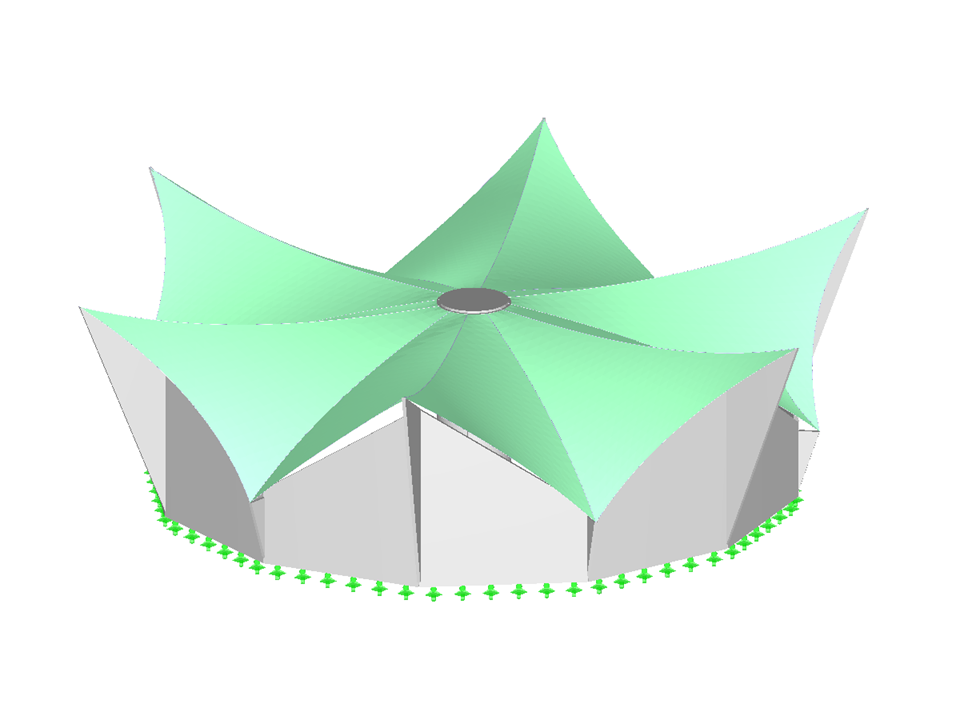

Carpa circular
Carpa circular
| Número de nudos | 194 |
| Número de líneas | 162 |
| Número de barras | 24 |
| Número de superficies | 49 |
| Número de casos de carga | 4 |
| Peso completo | 333.221 t |
| Dimensiones | 39,324 x 34,501 x 12,768 m |
| Versión del programa | 5.24.00 |
