La empresa LEICHT fue premiada con la fase de diseño de la nueva cubierta del Champagne Bar ubicado en el hipódromo de Goodwood. Los servicios de planificación incluyeron la búsqueda de forma, la aprobación y la planificación de la implementación de las membranas y toda la estructura de acero, así como también la planifiación de corte de las membranas y cables.
Diseño estructural:
LEICHT Structural engineering and specialist consulting GmbH
www.lightonline.com
Construcción de membranas cortadas
Número de nudos | 217 |
Número de líneas | 219 |
Número de barras | 214 |
Número de superficies | 15 |
Número de casos de carga | 2 |
Peso completo | 5.422 t |
Dimensiones | 28,457 x 14,598 x 10,338 m |
Versión del programa | 5.23.02 |
Con la opción activada 'Topología en la forma de la búsqueda de forma' en el Navegador de proyectos - Mostrar, la visualización del modelo se optimiza en función de la geometría de la búsqueda de forma. Por ejemplo, las cargas se visualizan en relación con el sistema deformado.

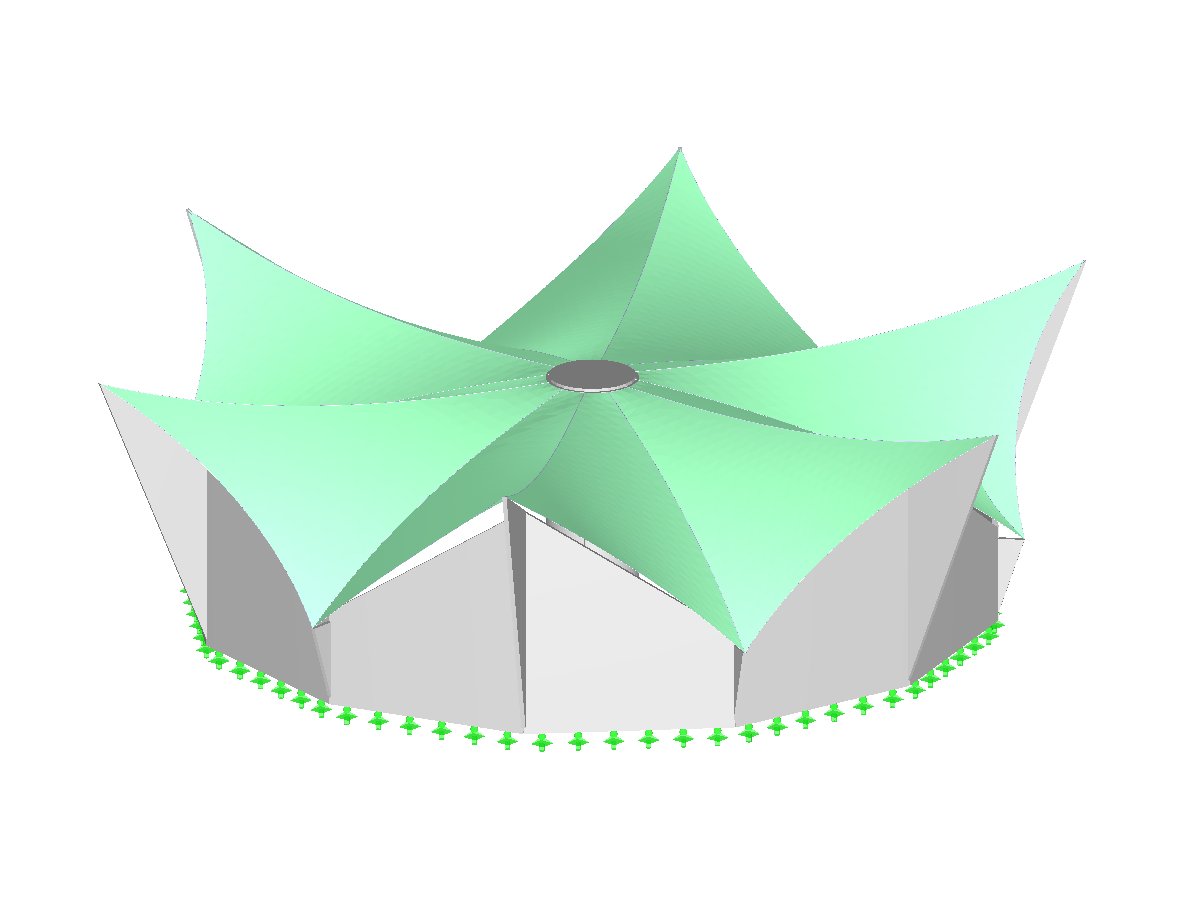

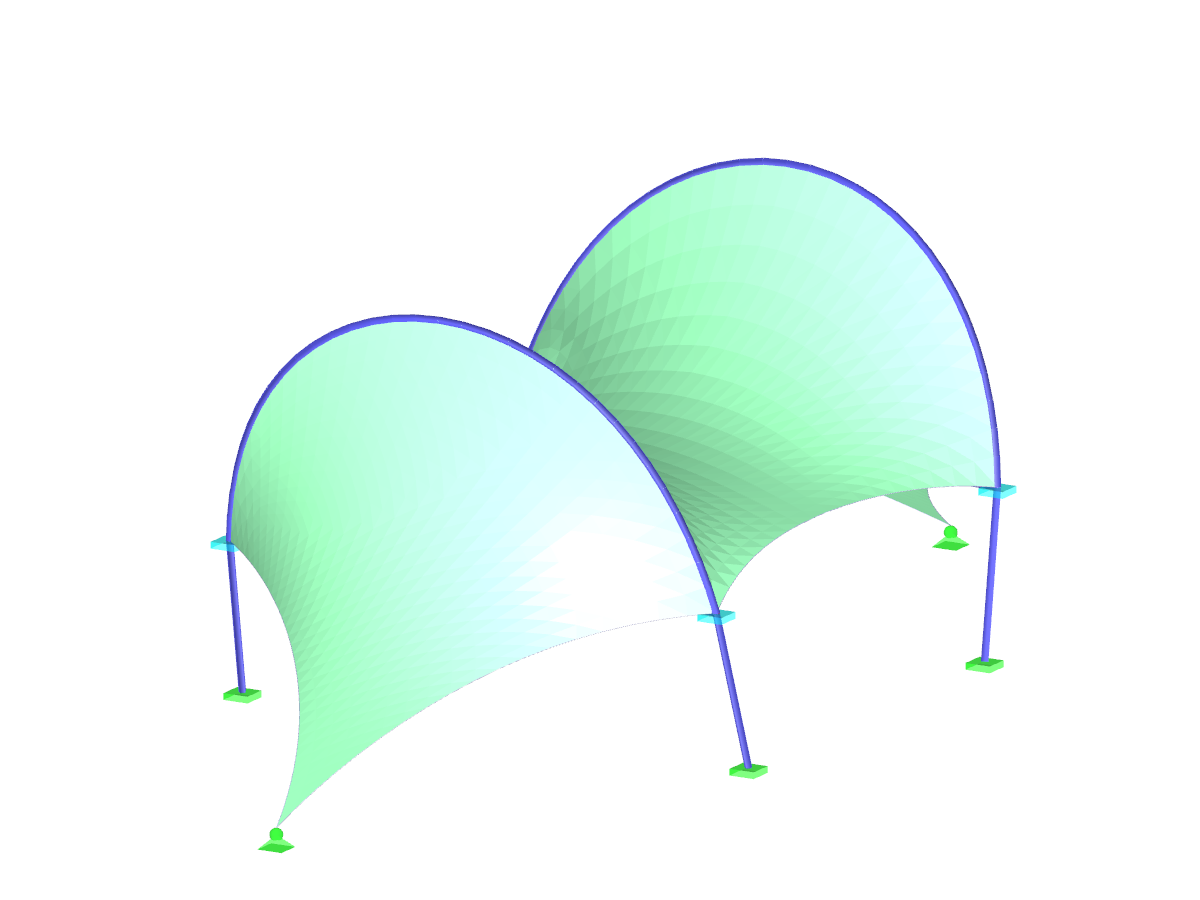

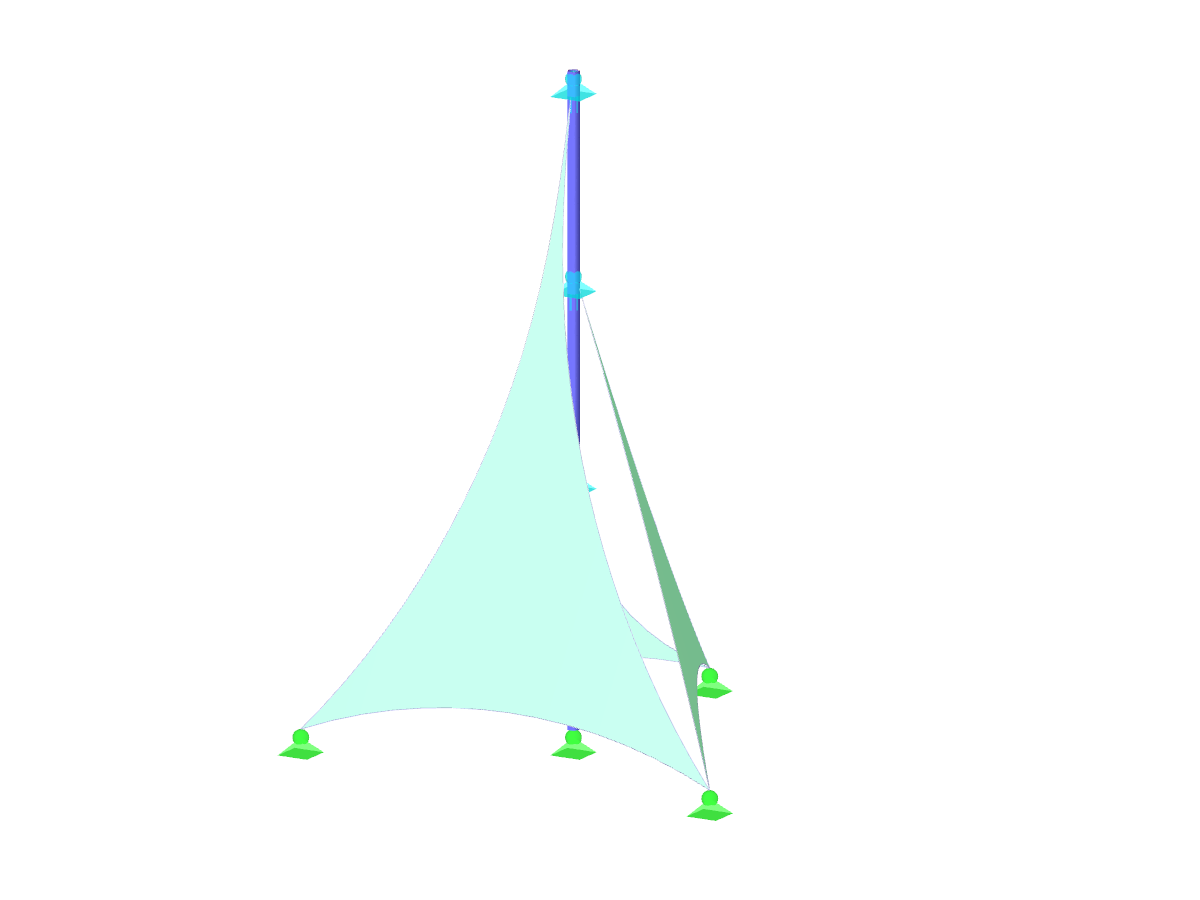

La activación de 'Mostrar búsqueda de forma' en el menú contextual conduce a una búsqueda de forma preliminar automática según las propiedades de búsqueda de forma guardadas cuando cambia la estructura de las superficies de membrana. Este modo de gráficos interactivos se basa en el método de la densidad de la fuerza.
Más información FAQ- Búsqueda de forma de:
- estructuras de cables y membranas cargadas a tracción
- estructuras de láminas y vigas cargadas a compresión
- estructuras mixtas cargadas a tracción y compresión
- Consideración de cámaras de gas entre superficies
- Interacción con la estructura de soporte (diseño de la subestructura según varias normas)
- Las superficies se consideran como elementos 2D y las barras como 1D
- Definición de condiciones de pretensado distintas para superficies (membranas y cáscaras)
- Definición de fuerzas o requisitos geométricos para barras (cables y vigas)
- Consideración de cargas individuales (peso propio, presión interna, etc.) en el proceso de búsqueda de forma
- Definiciones de apoyos temporales para el proceso de búsqueda de forma
- Búsqueda de forma preliminar automática de superficies de membranas (más información...)
- Definición de materiales isótropos u ortótropos para el análisis estructural
- Definición opcional de cargas poligonales libres
- Transformación de los elementos de la forma encontrada en elementos de superficies NURBS
- Posibilidad de la búsqueda de forma combinada mediante la integración de la búsqueda de forma preliminar
- Evaluación gráfica de la nueva forma utilizando coordenadas de colores y trazados de inclinación
- Documentación completa del cálculo con figuras de evaluación adaptables definidas por el usuario
- Exportación opcional de la malla de EF como archivo DXF o Excel
Los muros de cortante y las vigas de gran canto del modelo de edificio están disponibles como objetos independientes en los complementos de cálculo. De esta manera, es posible un filtrado más rápido de los objetos en los resultados, así como una mejor documentación en el informe.
