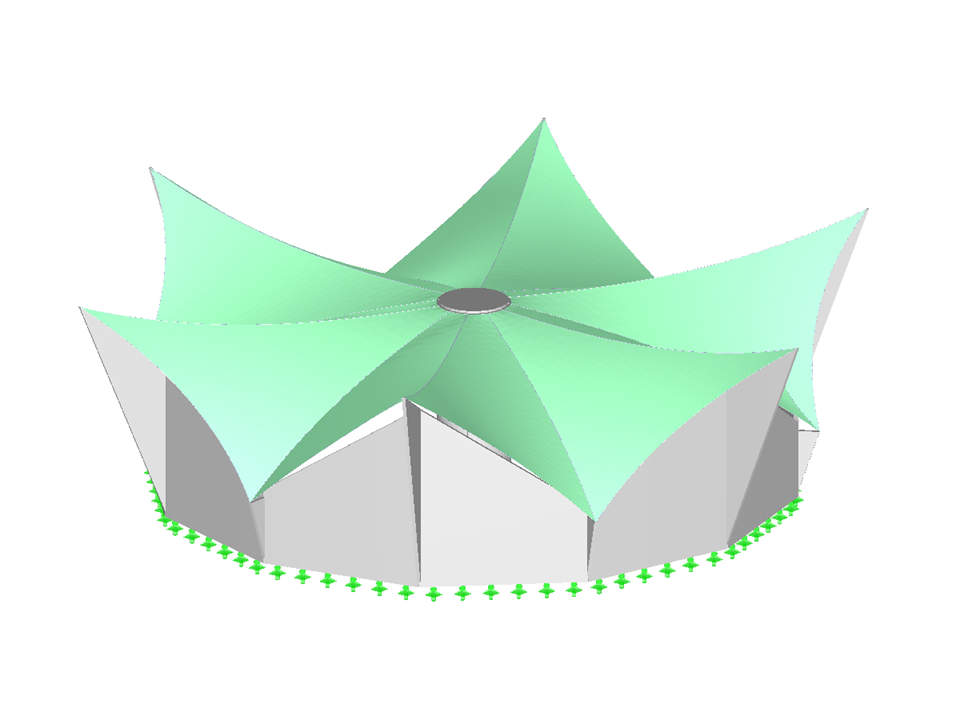

Tente circulaire
Tente circulaire
| Nombre de nœuds | 194 |
| Nombre de lignes | 162 |
| Nombre de barres | 24 |
| Nombre de surfaces | 49 |
| Nombre de cas de charge | 4 |
| Poids total | 333,221 t |
| Cotation fonctionnelle | 39,324 x 34,501 x 12,768 m |
| Version du logiciel | 5.24.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
