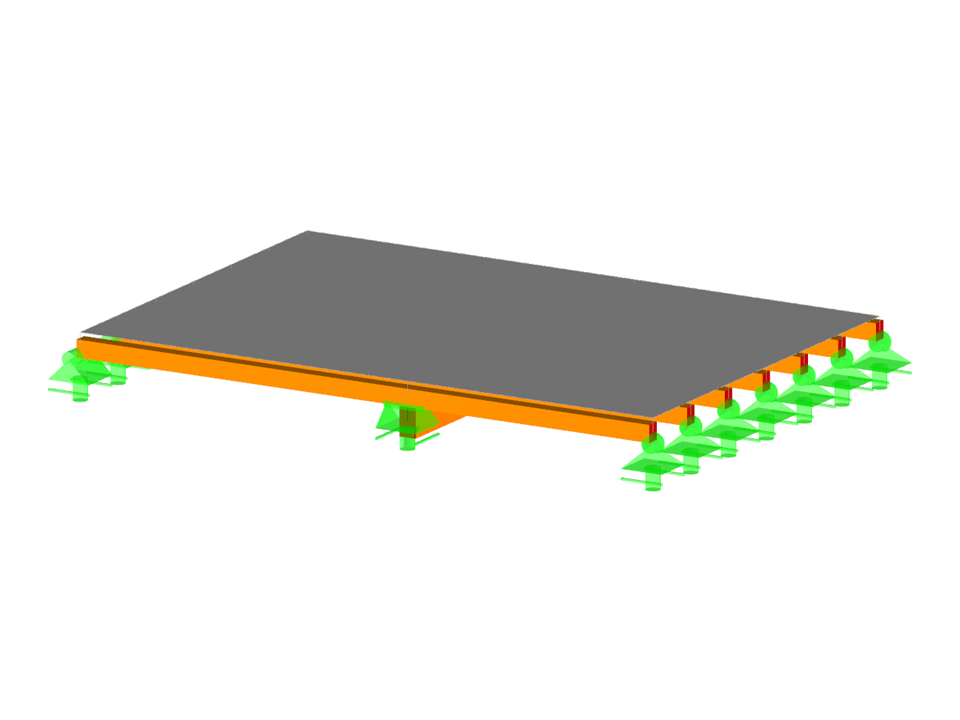

Piso TCC
Modelo para descarga
Descripción
Piso TCC
Modelo utilizado en
Palabras clave
Escribir un comentario...
Escribir un comentario...
- Vistas 283x
- Descargas 58x
- Actualizado 21. diciembre 2020
- Tamaño 6,54 MB
- Número de nudos: 49
- Número de líneas 46
- Número de barras 20
- Número de superficies 1
- Número de casos de carga 4
- Número de combinaciones de carga 6
- Número de combinaciones de resultados 1
- Masa total 7,524 t
- Dimens. del panel: 7.500 x 5.300 x 0.530 m
- Versión del programa 5.10.01.132654
Aviso de declaración de responsabilidades
Nuevo
Consideración del deslizamiento de las uniones en secciones de madera paramétricas
En el diseño con madera, las vigas se componen a menudo de varios elementos de madera. Los elementos individuales se pueden conectar mediante cola, clavos, tornillos o pasadores. Una unión encolada se asume como rígida. En el caso de elementos de fijación del tipo pasadores, la junta es sumisa (unión deslizante) y las propiedades de sección de los elementos conectados no se pueden aplicar completamente.
El cálculo de la resistencia de la sección analiza la tracción y la compresión a lo largo de la fibra, la flexión y la tracción/compresión combinadas así como el esfuerzo debido al esfuerzo cortante.
El cálculo de los componentes estructurales con riesgo de pandeo y pandeo lateral se realiza según el método de la barra equivalente, el programa considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha se determina para vanos interiores y ménsulas, y se contrasta con la flecha máxima admisible.
Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las comprobaciones de estabilidad individuales.
Los parámetros de diseño relevantes tales como el tipo de análisis de estabilidad, las esbelteces de barra y flecha límite, pueden ajustarse libremente.
