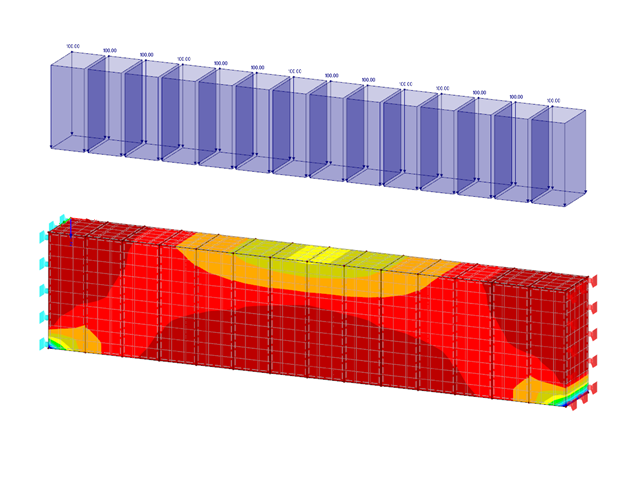

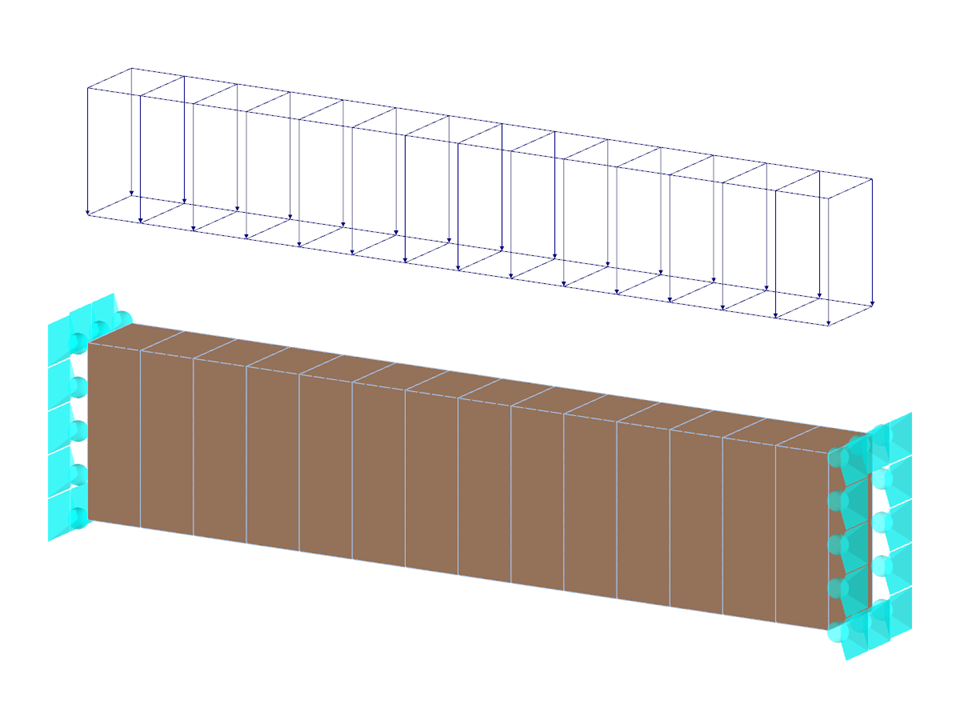

Dintel de mampostería
| Número de nudos | 112 |
| Número de líneas | 168 |
| Número de superficies | 84 |
| Número de sólidos | 14 |
| Número de casos de carga | 1 |
| Peso completo | 0.018 t |
| Dimensiones | 1,120 x 0,115 x 0,240 m |
| Versión del programa | 5.22.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
