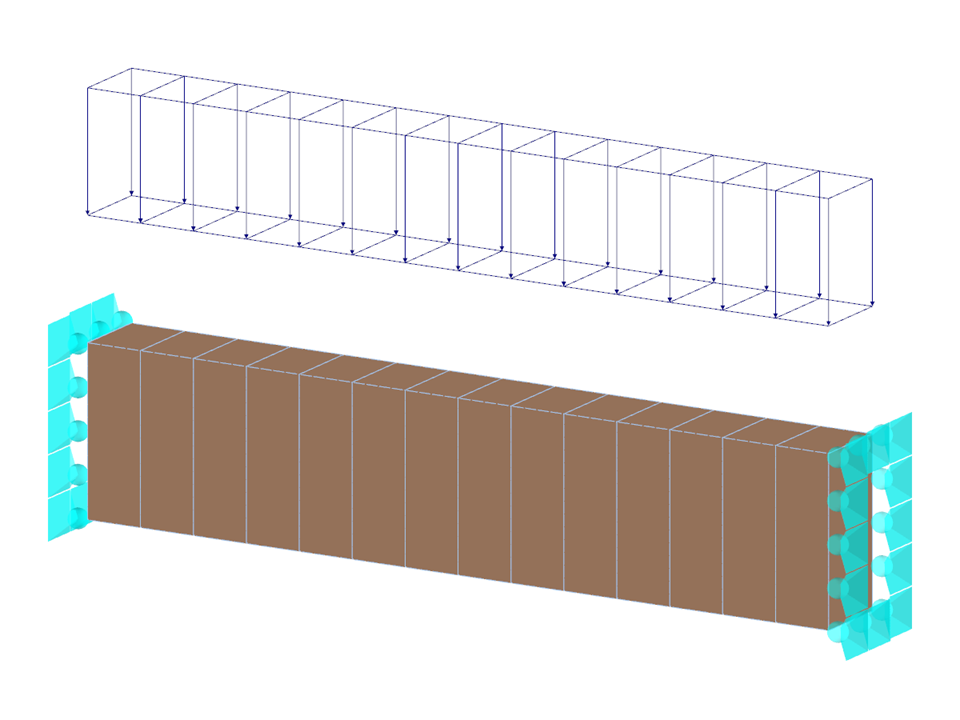

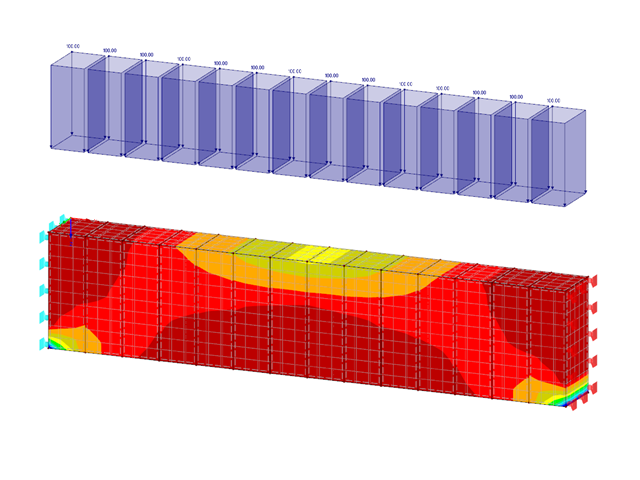

Mauerwerkssturz
Mauerwerkssturz
| Anzahl Knoten | 112 |
| Anzahl Linien | 168 |
| Anzahl Flächen | 84 |
| Anzahl Volumenkörper | 14 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0.018 t |
| Abmessungen | 1.120 x 0.115 x 0.240 m |
| Programmversion | 5.22.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
