Model použitý v

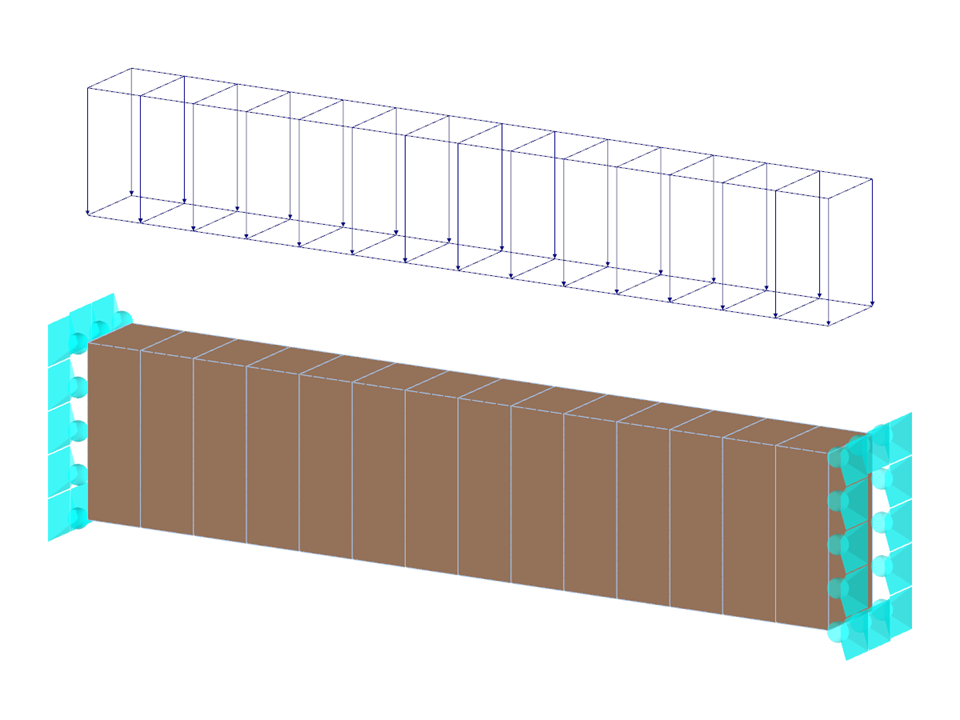

Překlady zdiva
Počet uzlů | 112 |
Počet linií | 168 |
Počet ploch | 84 |
Počet těles | 14 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,018 t |
Rozměry | 1,120 x 0,115 x 0,240 m |
Verze programu | 5.22.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Vlastnosti spojení mezi železobetonovou deskou a zděnou stěnou lze správně zohlednit při modelování v programu RFEM 6 pomocí speciálního liniového kloubu. V tomto příspěvku ukážeme na praktickém příkladu, jak zadat tento typ kloubu.
V programu RFEM 6 lze zděné konstrukce modelovat a posuzovat pomocí addonu Posouzení zdiva, který používá pro posouzení metodu konečných prvků. Lze v něm modelovat složité zděné konstrukce a provádět statickou a dynamickou analýzu, protože v programu je implementován nelineární materiálový model pro posouzení únosnosti zdiva a různých mechanismů porušení. Zděné konstrukce lze zadávat a modelovat přímo v programu RFEM 6 a materiálový model zdiva je možné kombinovat se všemi běžnými addony programu RFEM. Jinými slovy, lze posuzovat celé modely budov obsahujících zdivo.
Účinky od zatížení sněhem jsou popsány v americké normě ASCE/SEI 7-16 a v Eurokódu 1, části 1 až 3. Tyto normy byly implementovány do nového programu RFEM 6 a do generátoru zatížení sněhem, který umožňuje snadno vnášet zatížení sněhem. Kromě toho tato nejnovější generace programu umožňuje zadat umístění stavby na digitální mapě a odtud automaticky importovat oblast zatížení sněhem. Tyto údaje následně slouží generátoru zatížení pro aplikaci účinků zatížení sněhem.
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Použijte dialog Upravit uzly pro úpravu typ uzlu s automatickým zadáním všech nezbytných vedlejších vlastností. Máte také k dispozici možnosti umístit uzel na linii, na prut, mezi dva uzly nebo dva body.
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
- Velký výběr průřezů, jako jsou obdélníkové, čtvercové, kruhové, T-průřezy, složené, nepravidelné parametrické průřezy atd. (vhodnost pro posouzení závisí na zvolené normě)
- Posouzení křížem lepeného dřeva (CLT)
- Posouzení dřevěných materiálů i vrstveného dřeva podle EC 5
- Posouzení prutů s náběhy a zakřivených prutů (metoda posouzení v závislosti na normě)
- Úprava základní součinitelů posouzení a parametrů normy možná
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Detailní výstup výsledků posouzení a základních vzorců (názorná a ověřitelná cesta k výsledkům)
- Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
- Integrace výsledků do tiskového protokolu programu RFEM/RSTAB
