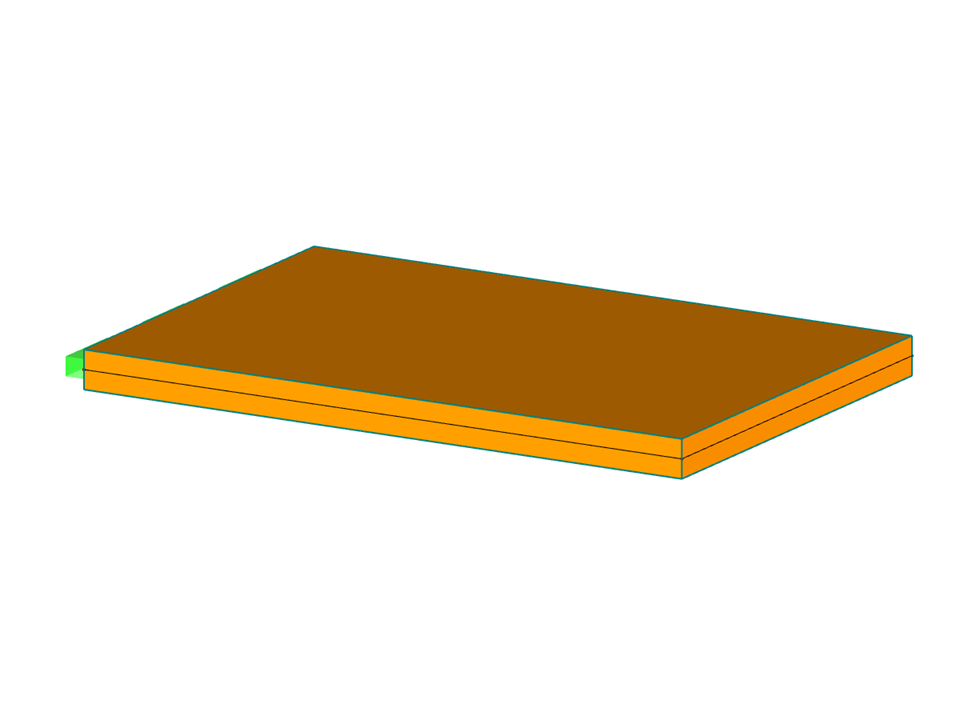

Superficie de madera
Modelo para descarga
Descripción
Este modelo se utilizó para demostrar un cálculo plástico ortótropo con el criterio de plasticidad Tsai-Wu en RFEM.
Modelo utilizado en
Palabras clave
endurecimiento Tsai-Wu Plastic Ortótropo
Enlaces
Escribir un comentario...
Escribir un comentario...
- Vistas 164x
- Descargas 19x
- Actualizado 29. marzo 2021
- Tamaño 0.38 MB
- Número de nudos: 4
- Número de líneas 4
- Número de superficies 1
- Número de casos de carga 1
- Masa total 0,454 t
- Dimensionamiento 3.000 x 2.000 x 0.000 m
- Versión del programa 5.23.02.155292
Aviso de declaración de responsabilidades

Nuevo
Consideración del endurecimiento en el análisis ortótropo plástico
Desde hace poco se pueden realizar en RFEM los análisis ortótropos plásticos que utilizan el criterio de plasticidad Tsai-Wu. El módulo de endurecimiento Ep, x o Ep, y se puede usar para considerar el endurecimiento del material durante el cálculo iterativo.
