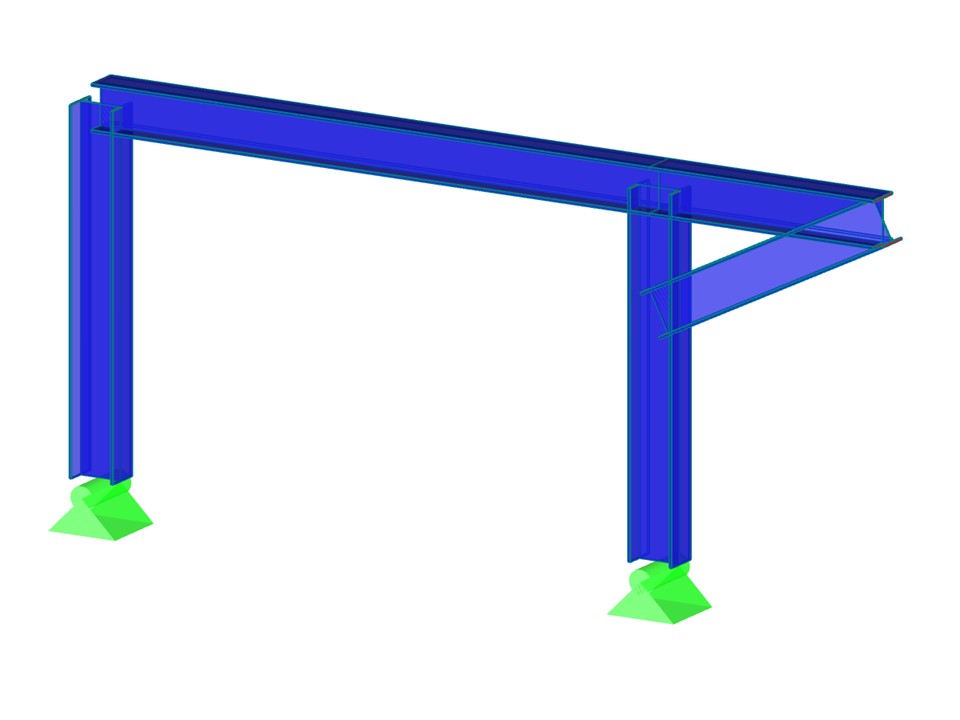

Pórticos de acero
Modelo para descarga
Descripción
Este modelo se utilizó para explicar la salida de la fuerza en el apoyo resultante referida al centro de gravedad del modelo.
Modelo utilizado en
Palabras clave
Resultante Apoyos Esfuerzo en el apoyo Apoyos
Enlaces
Escribir un comentario...
Escribir un comentario...
- Vistas 131x
- Descargas 9x
- Actualizado 29. marzo 2021
- Tamaño 0.38 MB
- Número de nudos: 6
- Número de líneas 5
- Número de barras 5
- Número de casos de carga 1
- Masa total 1,902 t
- Dimensionamiento 7.300 x 0.600 x 3.300 m
- Versión del programa 5.23.02.155292
