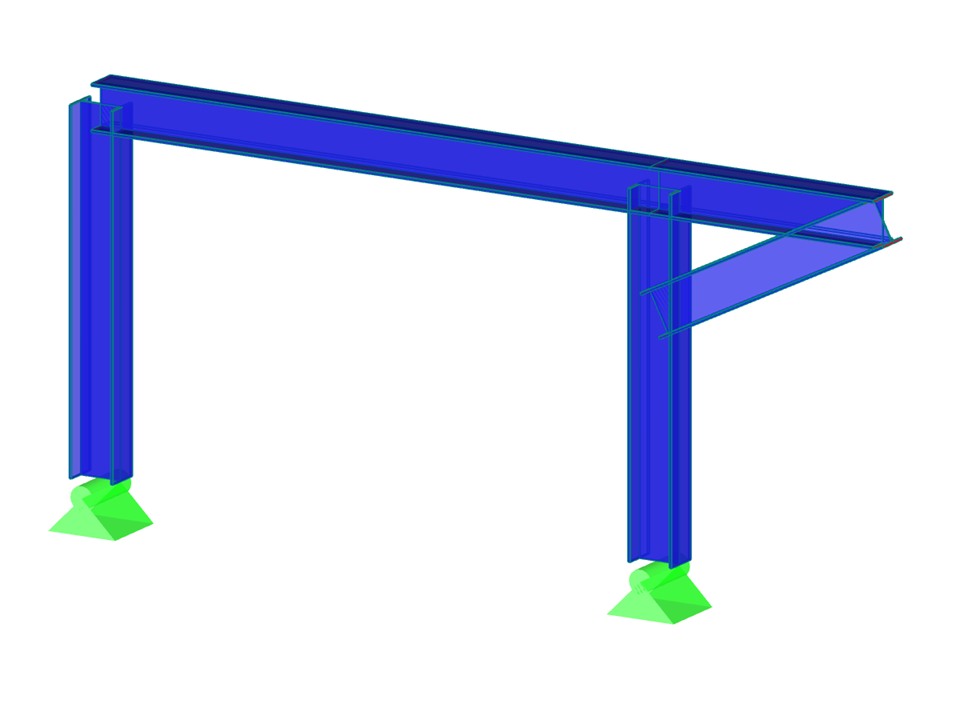

Model ten ilustruje obliczenie wynikowej siły podporowej w środku ciężkości klasycznie skonstruowanej ramy stalowej. Przedstawienie pokazuje, jak wyznaczane są podpory i siły podporowe w zależności od środka ciężkości. Zalinkowany obraz pokazuje schematyczne ustawienie ramy stalowej z wyraźnie widoczną geometrią i pozycjonowaniem podpór. Analiza dostarcza precyzyjnych informacji na temat rozkładu sił i służy jako praktyczny demonstrator.
Stalowa rama z osiowym obciążeniem
| Liczba węzłów | 6 |
| Liczba linii | 5 |
| Liczba prętów | 5 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 1,902 t |
| Wymiary (metryczne) | 7,300 x 0,600 x 3,300 m |
| Wymiary (imperialne) | 23.95 x 1.97 x 10.83 feet |
| Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
