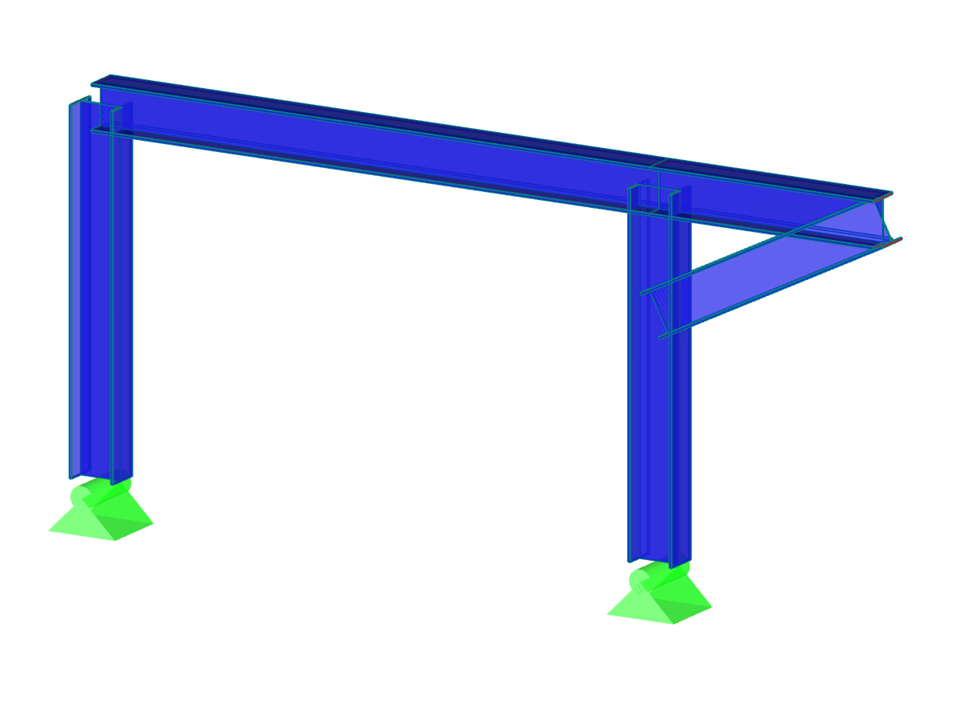

Questo modello chiarisce il calcolo della reazione vincolare risultante nel baricentro di un telaio in acciaio progettato in modo classico. La rappresentazione illustra come sono determinati i vincoli e le forze vincolari in funzione del baricentro. L'immagine collegata mostra una configurazione schematica del telaio in acciaio con geometria chiaramente visibile e posizionamento dei vincoli. L'analisi fornisce approfondimenti precisi sulla distribuzione delle forze e funge da dimostratore pratico.
Modello utilizzato in
Telaio in acciaio con forza di reazione media
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 5 |
| Numero di casi di carico | 1 |
| Peso totale | 1,902 t |
| Dimensioni (metriche) | 7.300 x 0.600 x 3.300 m |
| Dimensioni (imperiali) | 23.95 x 1.97 x 10.83 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
