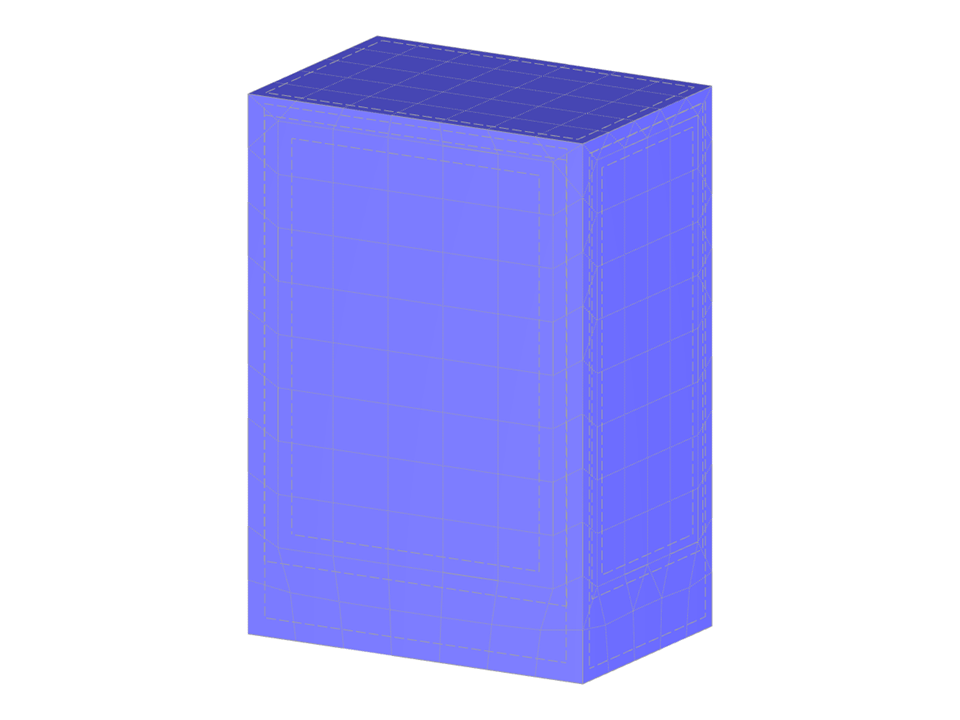

Modelo de superficies para la distribución de la presión del viento en una estructura de edificio en forma de cuboide
| Número de nudos | 206 |
| Número de líneas | 28 |
| Número de superficies | 10 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Peso completo | 70227.650 t |
| Dimensiones | 21,000 x 14,025 x 30,375 m |
| Versión del programa | 5.23.02 |
