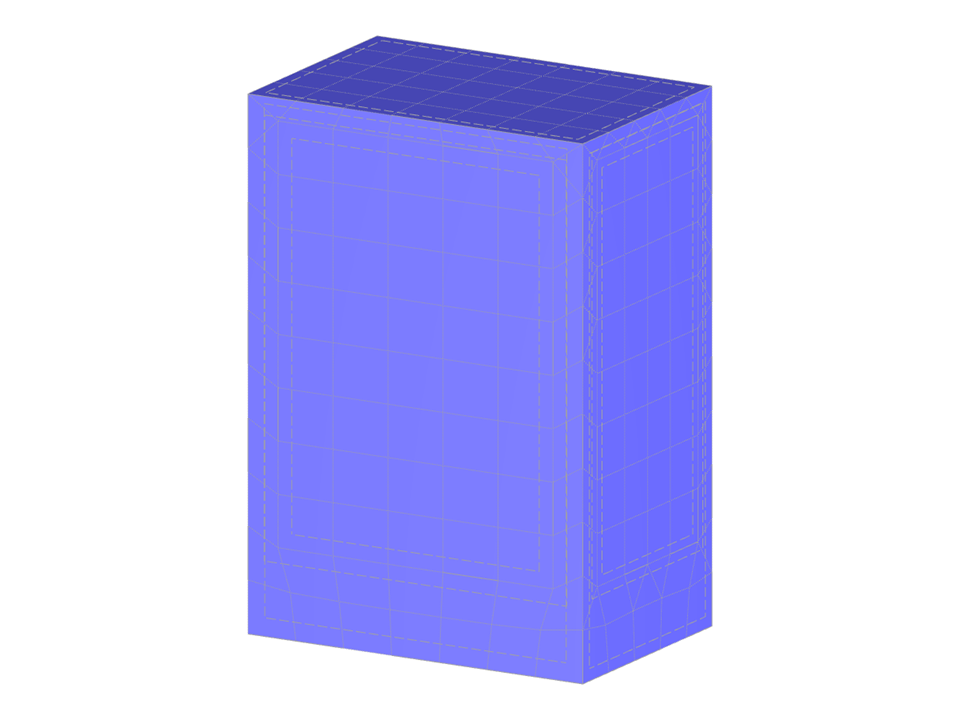

Distribution de la pression du vent sur une structure parallélépipédique
| Nombre de nœuds | 206 |
| Nombre de lignes | 28 |
| Nombre de surfaces | 10 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 70227,650 t |
| Cotation fonctionnelle | 21,000 x 14,025 x 30,375 m |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
