El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

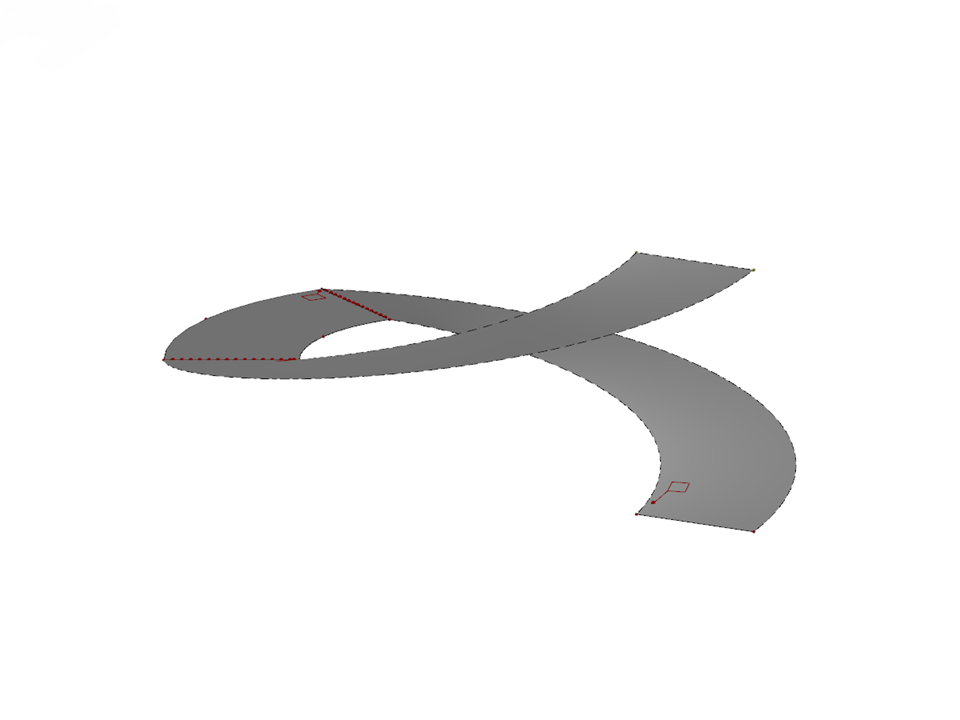

Escalera helicoidal con aterrizaje
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 14 |
| Número de líneas | 12 |
| Número de superficies | 3 |
| Número de casos de carga | 3 |
| Peso completo | 6.477 t |
| Dimensiones | 9,002 x 9,471 x 5,471 m |
| Versión del programa | 5.18.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
