Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

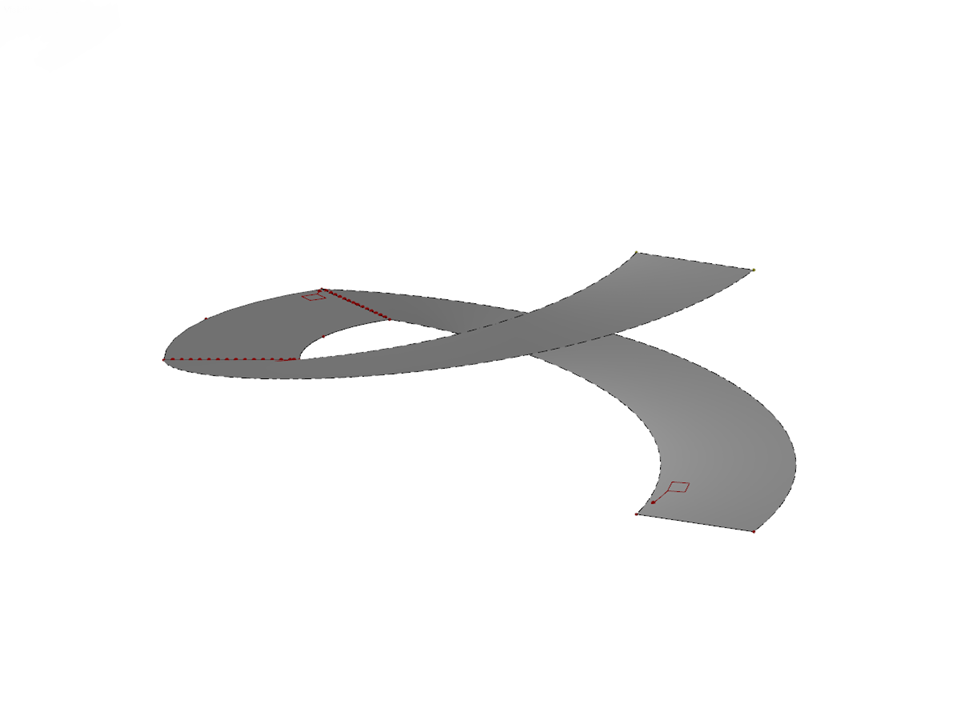

Wendeltreppe mit Podest
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 14 |
| Anzahl Linien | 12 |
| Anzahl Flächen | 3 |
| Anzahl Lastfälle | 3 |
| Gesamtgewicht | 6,477 t |
| Abmessungen | 9,002 x 9,471 x 5,471 m |
| Programmversion | 5.18.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
