Online manuál programu RFEM - Plochy (anglicky)
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

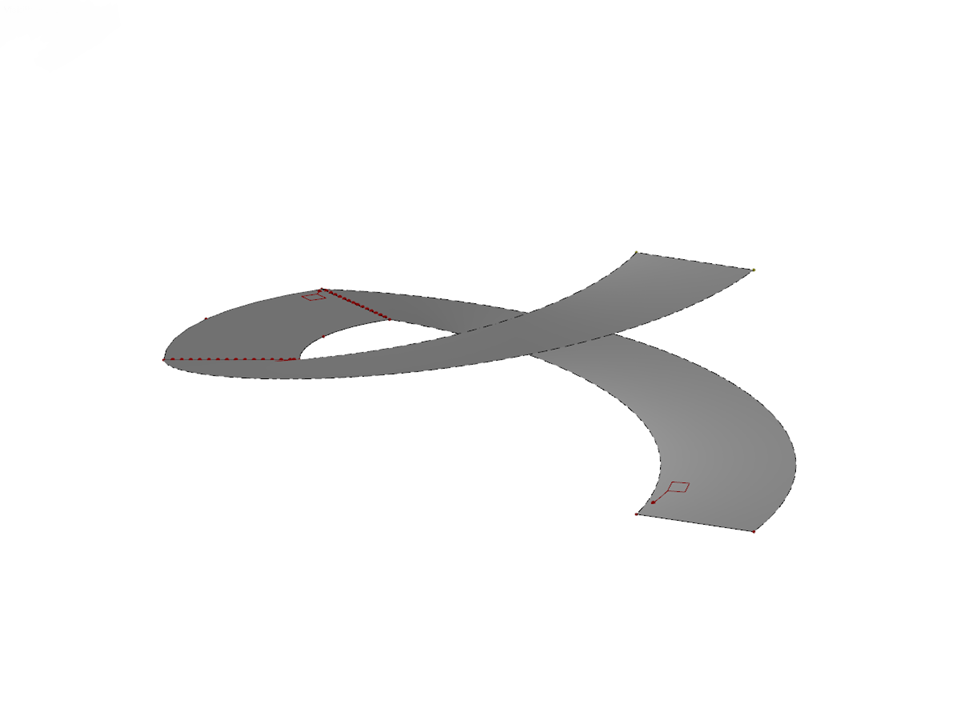

Točité schodiště s podestou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 14 |
| Počet linií | 12 |
| Počet ploch | 3 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 6,477 t |
| Rozměry | 9,002 x 9,471 x 5,471 m |
| Verze programu | 5.18.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
