El archivo para descargar contiene un modelo parametrizado guardado como un bloque (el tipo de archivo *.rfs). Para obtener más información sobre los modelos y bloques parametrizados, consulte el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

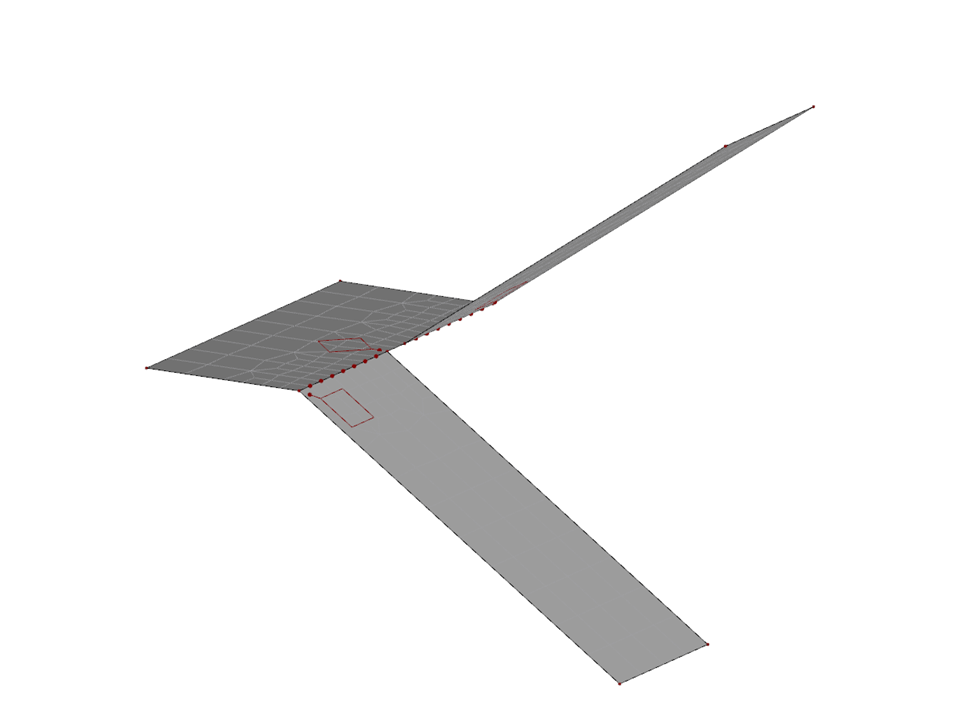

Escaleras rectas de 2 tramos y 1 descansillo
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 10 |
| Número de líneas | 12 |
| Número de superficies | 3 |
| Número de casos de carga | 3 |
| Peso completo | 1.979 t |
| Dimensiones | 3,100 x 2,200 x 2,880 m |
| Versión del programa | 5.11.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
