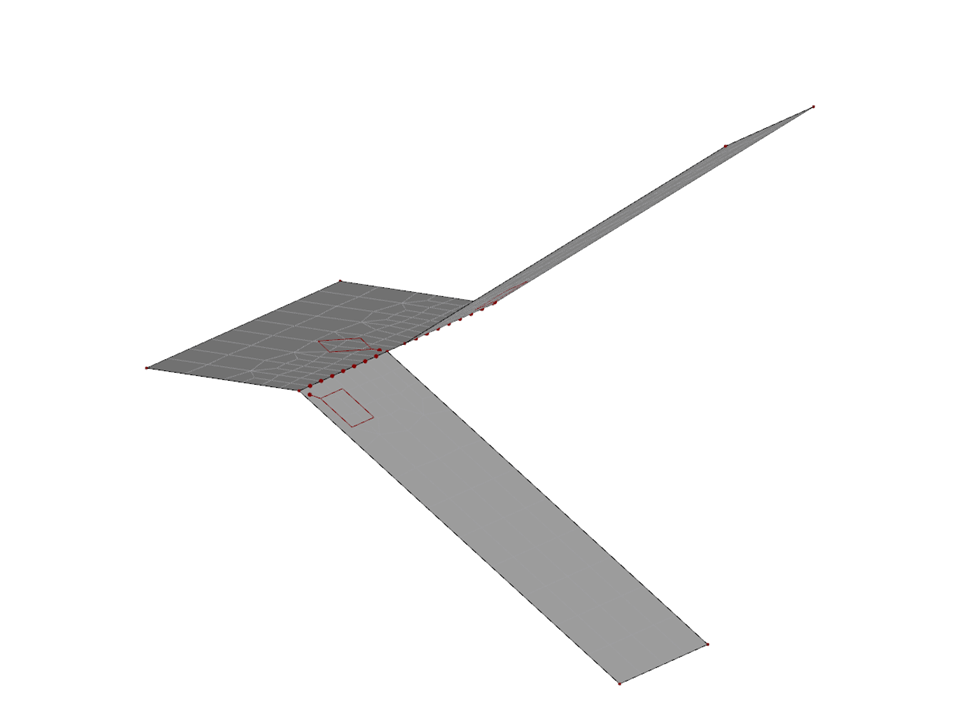

Schody proste z 2 biegami i 1 spocznikiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 10 |
| Liczba linii | 12 |
| Liczba powierzchni | 3 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 1,979 t |
| Wymiarowanie | 3,100 x 2,200 x 2,880 m |
| Wersja programu | 5.11.02 |
