Online manuál programu RFEM - Plochy (anglicky)
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

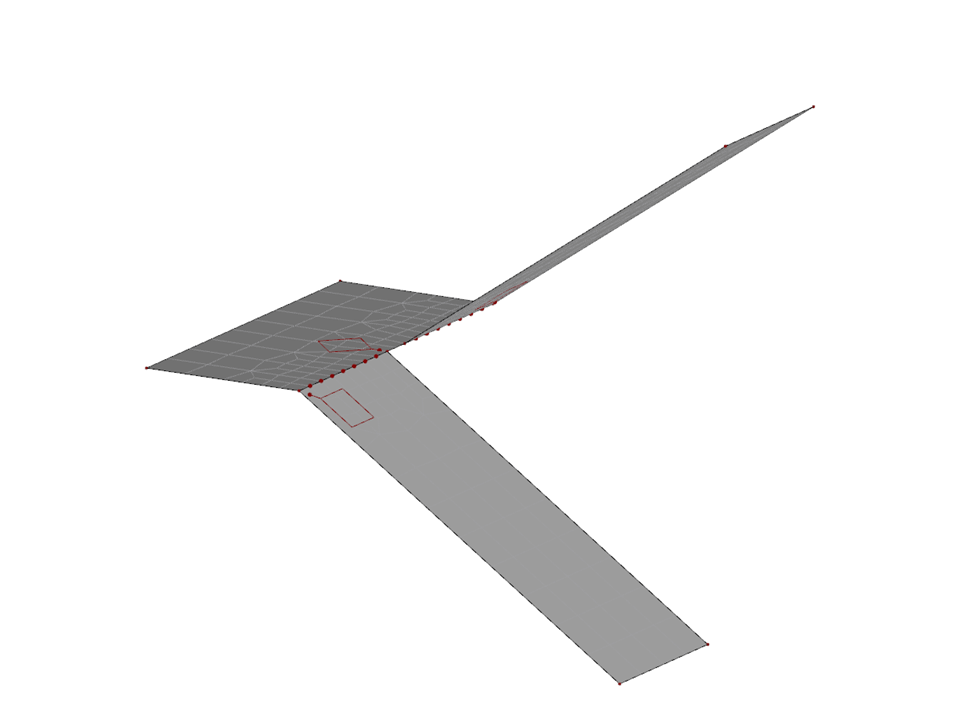

Rovné schodiště se 2 pojezdovými plochami a 1 podestou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 10 |
| Počet linií | 12 |
| Počet ploch | 3 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 1,979 t |
| Rozměry | 3,100 x 2,200 x 2,880 m |
| Verze programu | 5.11.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
