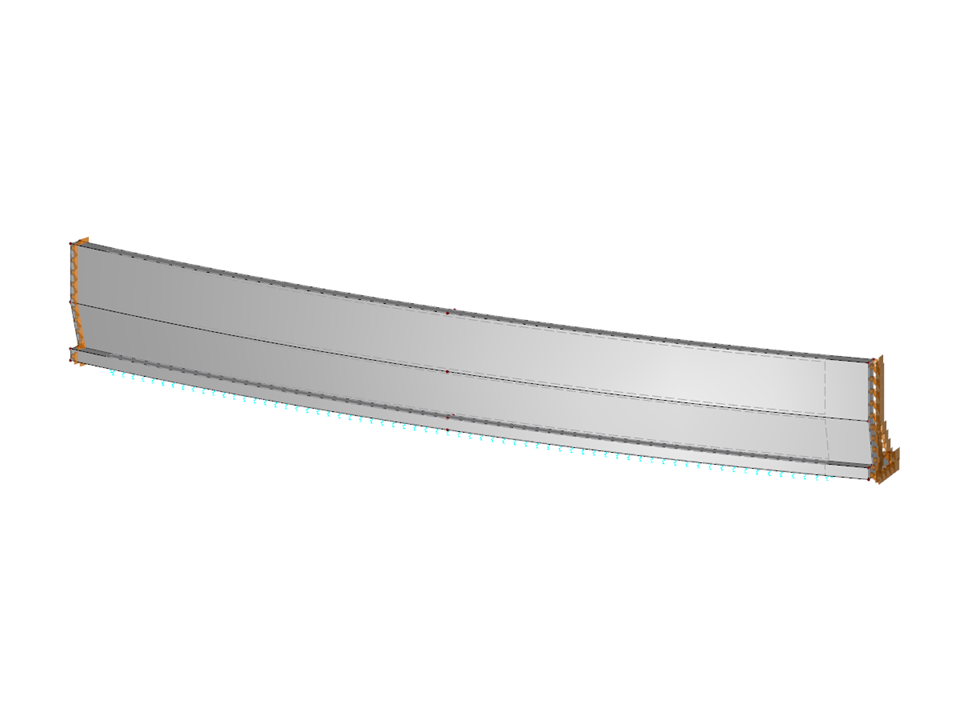

Barrera en arco
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 32 |
| Número de líneas | 30 |
| Número de superficies | 12 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 438903.500 t |
| Dimensiones | 484,006 x 1051,194 x 152,388 m |
| Versión del programa | 5.22.03 |
