Online manuál programu RFEM - Plochy (anglicky)
Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.

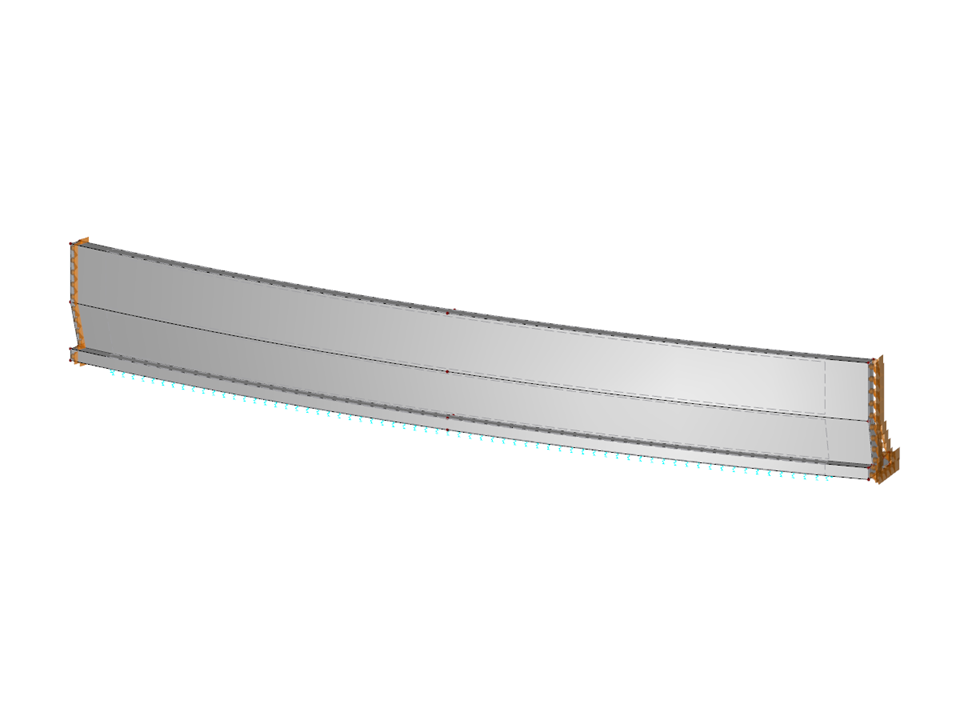

Oblouková závora
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 32 |
| Počet linií | 30 |
| Počet ploch | 12 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 438903,500 t |
| Rozměry | 484,006 x 1051,194 x 152,388 m |
| Verze programu | 5.22.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
