Manuel en ligne RFEM | Surfaces
Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré sous forme de bloc (de type fichier *.rfs). Pour plus d'informations sur les modèles et les blocs paramétrés, consultez le court tutoriel vidéo - TV 010 | Création et importation de blocs - lien ci-dessous

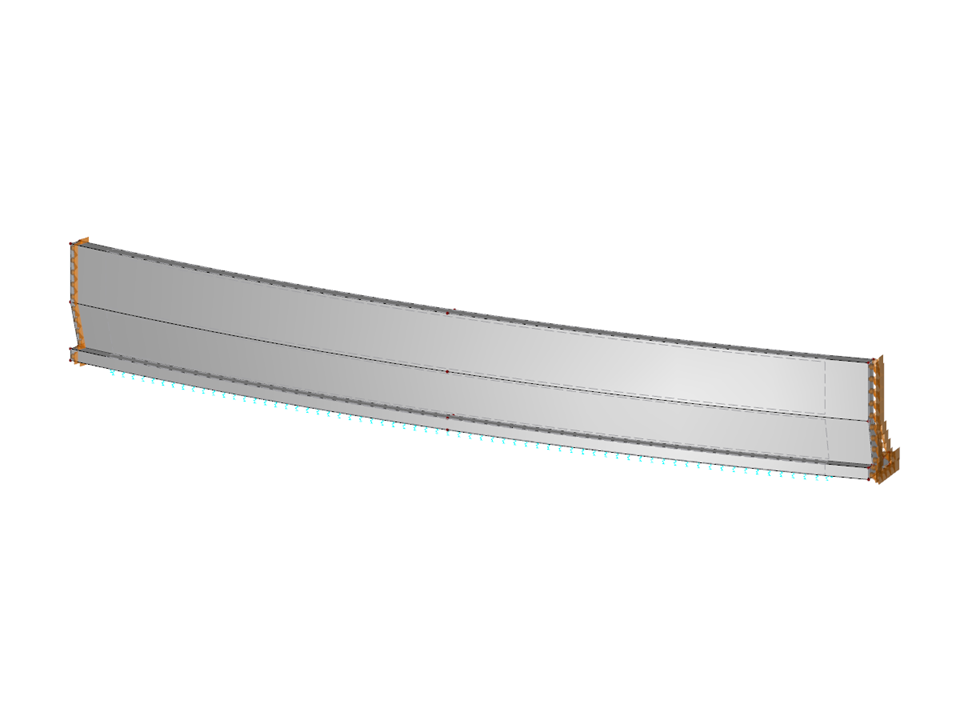

Arceau
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 32 |
| Nombre de lignes | 30 |
| Nombre de surfaces | 12 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 438903,500 t |
| Cotation fonctionnelle | 484,006 x 1051,194 x 152,388 m |
| Version du logiciel | 5.22.03 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
