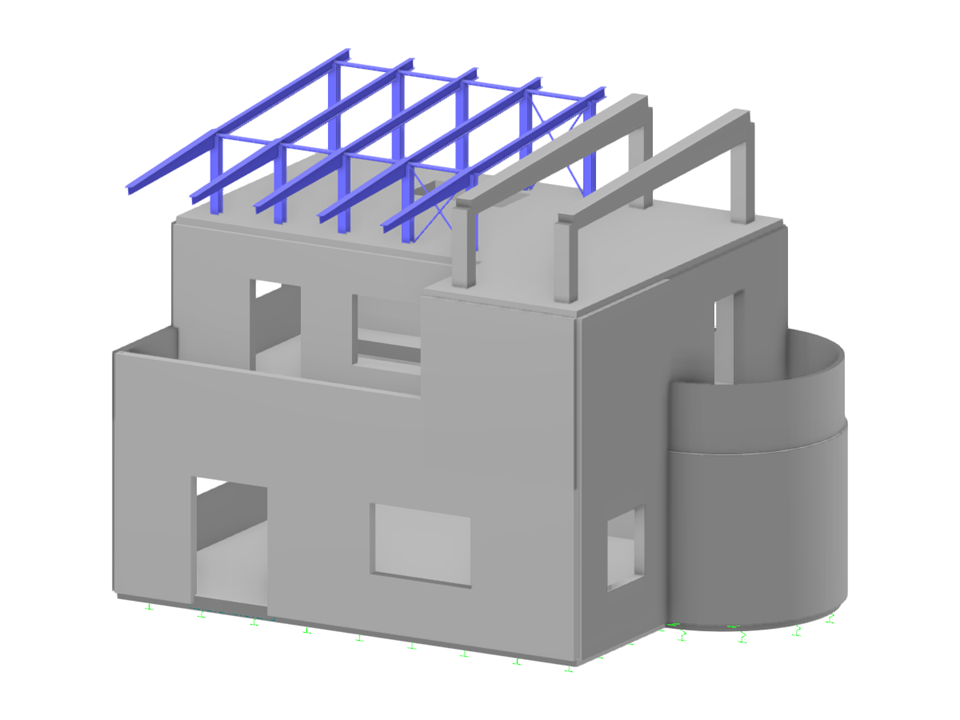

Una casa unifamiliar como una estructura de hormigón armado con una estructura de acero en la cubierta.
Casa de la familia
| Número de nudos | 128 |
| Número de líneas | 149 |
| Número de barras | 48 |
| Número de superficies | 21 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 16 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 209.016 t |
| Dimensiones | 11,000 x 7,894 x 7,489 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
