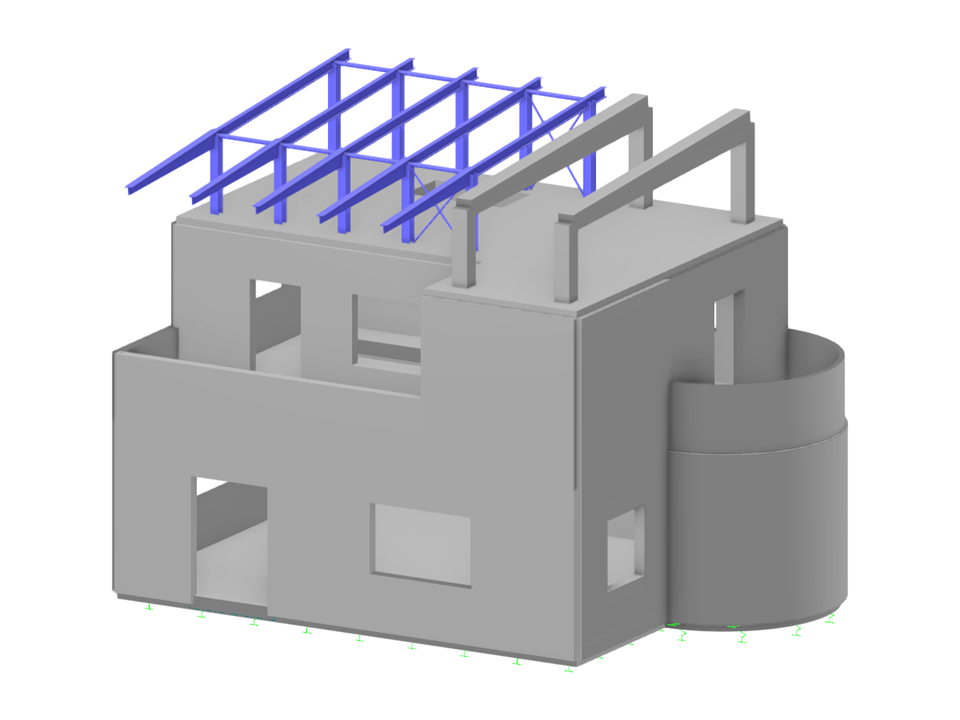

Rodinný dům jako železobetonová konstrukce s ocelovou konstrukcí na střeše.
Rodinný dům
Počet uzlů | 128 |
Počet linií | 149 |
Počet prutů | 48 |
Počet ploch | 21 |
Počet těles | 0 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 16 |
Počet kombinací výsledků | 4 |
Celková hmotnost | 209,016 t |
Rozměry | 11,000 x 7,894 x 7,489 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Máte jednotlivé průřezy sloupů nebo šikmé geometrie stěn a potřebujete pro ně posouzení na protlačení?
To není žádný problém. V programu RFEM 6 je možné provést posouzení na protlačení nejen pro obdélníkové a kruhové průřezy, ale pro libovolný tvar průřezu.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Smykové stěny a stěnové nosníky v modelu budovy máte k dispozici jako samostatné objekty v addonech pro posouzení. To umožňuje rychlejší filtrování objektů ve výsledcích a také lepší dokumentaci ve výstupním protokolu.
Generátor podlaží budovy v addonu Model budovy vám přináší možnost vytvořit podlaží konstrukce automaticky v závislosti na topologii modelu.
