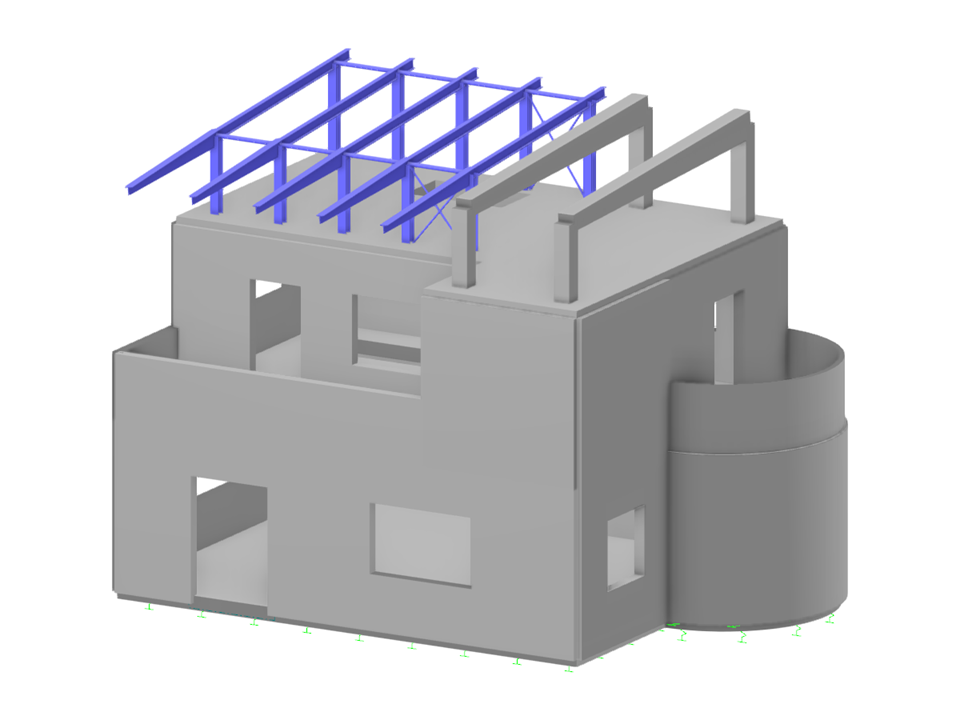

Una casa unifamiliare come una struttura in cemento armato con una struttura in acciaio sul tetto.
Casa familiare
| Numero di nodi | 128 |
| Numero di linee | 149 |
| Numero di aste | 48 |
| Numero di superfici | 21 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 16 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 209,016 t |
| Dimensioni | 11.000 x 7.894 x 7.489 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
