Descargue el modelo de una plataforma de acero aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito ' Nuevas características en RFEM 6 y RSTAB 9' el 12 de mayo de 2022 (árabe).

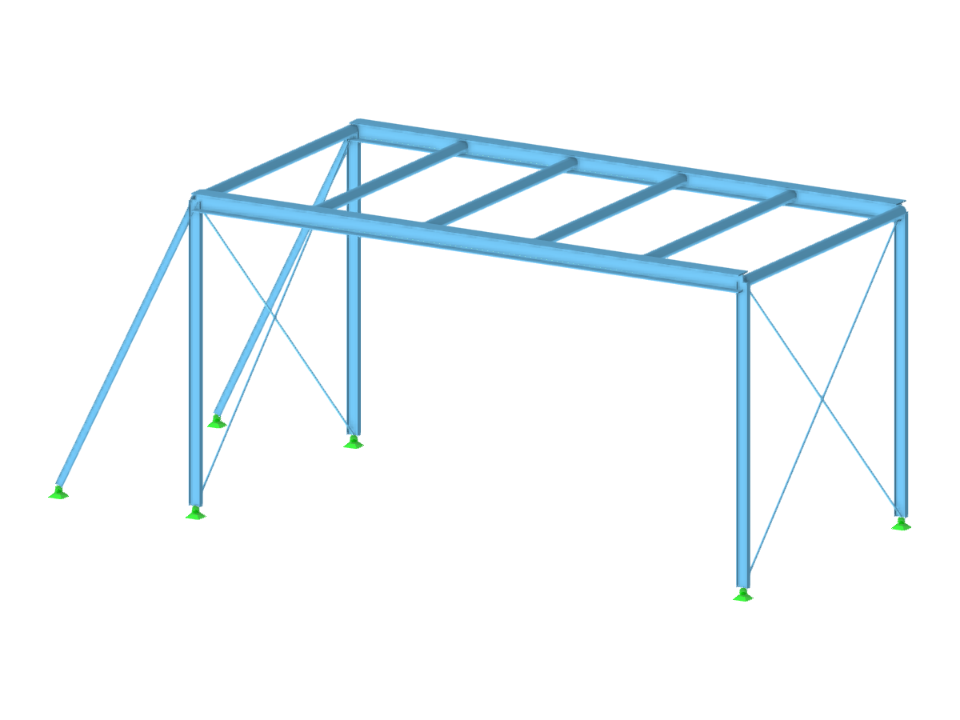

Plataforma de acero
| Número de nudos | 18 |
| Número de líneas | 18 |
| Número de barras | 18 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 3.646 t |
| Dimensiones | 12,500 x 5,000 x 5,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
