Instrukcja online programu RFEM | Powierzchnie
Pobierz model stalowej platformy i otwórz go w programie RFEM.
Ten model został wykorzystany w bezpłatnym webinarium 'Nowe funkcje w RFEM 6 i RSTAB 9' w dniu 12.05.2022 (w języku arabskim).

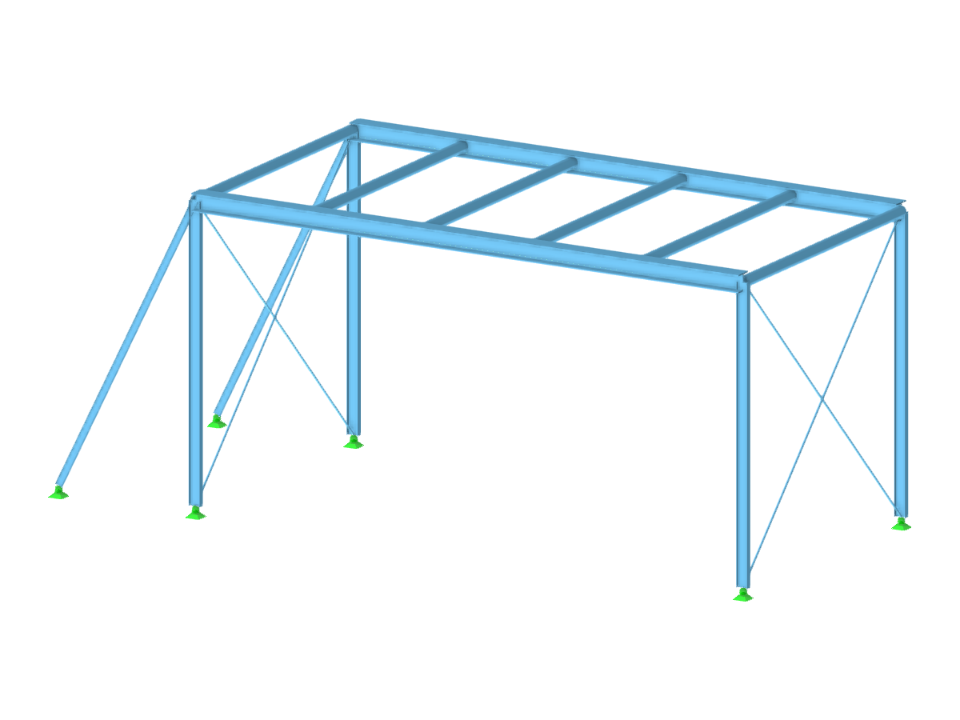

Stalowa platforma
| Liczba węzłów | 18 |
| Liczba linii | 18 |
| Liczba prętów | 18 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3,646 t |
| Wymiarowanie | 12,500 x 5,000 x 5,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Ogólne informacje
Funkcja produktu
Funkcja produktu
Funkcja produktu
Funkcja produktu
Funkcja produktu
Generator kombinacji umożliwia uwzględnienie więcej niż jednego stanu początkowego. Programy RFEM i RSTAB umożliwiają definiowanie różnych stanów początkowych (sprężenie, znajdowanie kształtu, odkształcenie itp.) dla kombinacji docelowych w kombinatoryce.
Dzięki temu możliwe jest na przykład generowanie stanów obciążenia ze zmiennymi imperfekcjami na podstawie analizy znajdowania kształtu.
Typ wykresu obliczeniowego "Kondygnacja | 2D” służy do tworzenia wykresów wyników dla osi budynku. Dzięki temu można łatwo przeanalizować zachowanie całego budynku pod wpływem oddziaływań statycznych i dynamicznych.
Ten typ wykresu można wykorzystać na przykład do wizualizacji siły sejsmicznej na wysokości budynku.
Typ pręta "Sprężyna" służy do symulacji liniowych i nieliniowych właściwości sprężyny za pomocą obiektu liniowego. Funkcja ta pomaga w modelowaniu sztywności w jednostce siła/przemieszczenie.
W rozszerzeniu Połączenia stalowe istnieje możliwość łączenia profili zamkniętych o okrągłym przekroju za pomocą spoin.
Profile okrągłe można łączyć ze sobą lub z płaskimi elementami konstrukcyjnymi. Spoiną można również łączyć pachwiny przekrojów znormalizowanych i cienkościennych.
