Descargue el modelo de una nave de madera aquí y ábralo con el software de análisis de estructuras por elementos finitos RFEM 6.
Este modelo se utilizó en el seminario web 'Modelado y dimensionado de estructuras de madera con RFEM 6 y RSTAB 9' el 25 de mayo de 2022 (árabe).

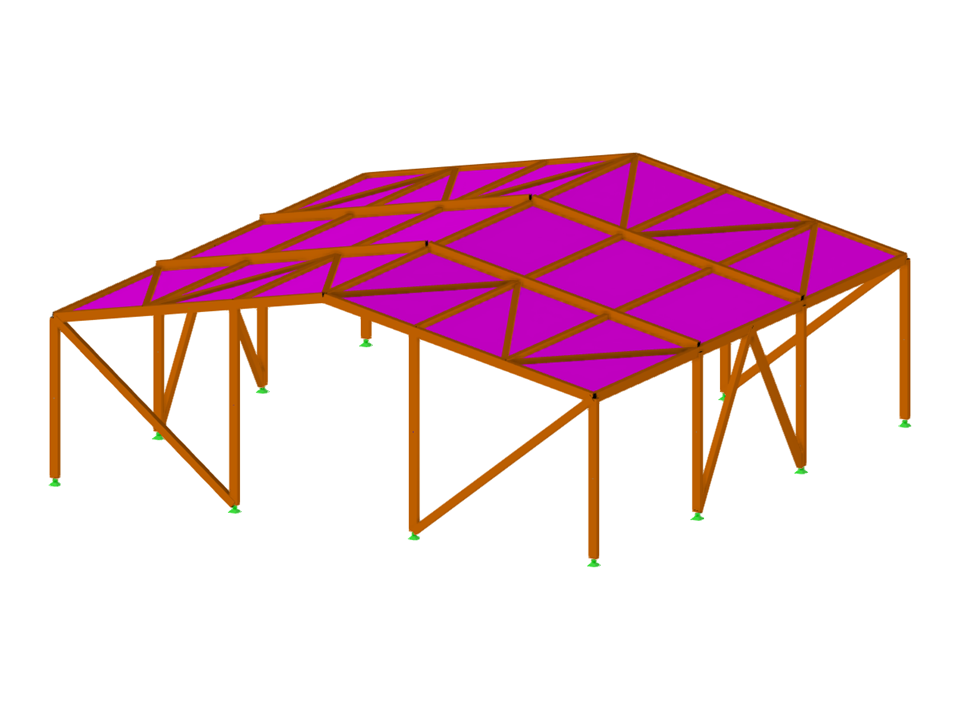

Nave de madera
| Número de nudos | 46 |
| Número de líneas | 67 |
| Número de barras | 67 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 29 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.508 t |
| Dimensiones | 15,000 x 5,500 x 15,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
