Pobierz model hali drewnianej i otwórz go w programie RFEM 6 opartym na MES.
Model zostanie wykorzystany w webinarium 'Modelowanie i wymiarowanie konstrukcji drewnianych w programach RFEM 6 i RSTAB 9' w dniu 25 maja 2022 r. (w języku angielskim).

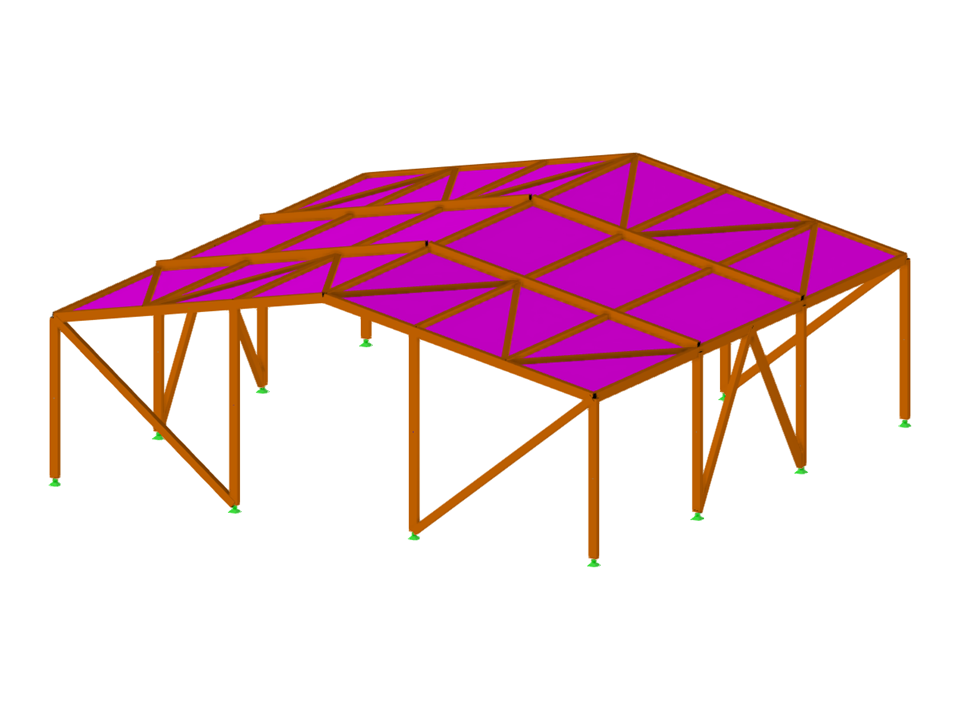

Hala drewniana
| Liczba węzłów | 46 |
| Liczba linii | 67 |
| Liczba prętów | 67 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 29 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 5,508 t |
| Wymiarowanie | 15,000 x 5,500 x 15,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Baza informacji
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
Chcesz obliczyć belki zakrzywione (na przykład wykonane z drewna klejonego warstwowo)? W tym celu można użyć różnych rozkładów przekroju dla prętów:
- Zakrzywiona
- Dźwigar zakrzywiony o stałej wysokości
- Dźwigar zakrzywiony o zmiennej wysokości
- Belka o zmiennym przekroju | Paraboliczny
Dla podpór obliczeniowych można uwzględnić redukcję siły tnącej. Umożliwia to przeprowadzenie kontroli ścinania z decydującą siłą tnącą w odległości wysokości belki od krawędzi podpory.
