Manual en línea de RFEM | Superficies

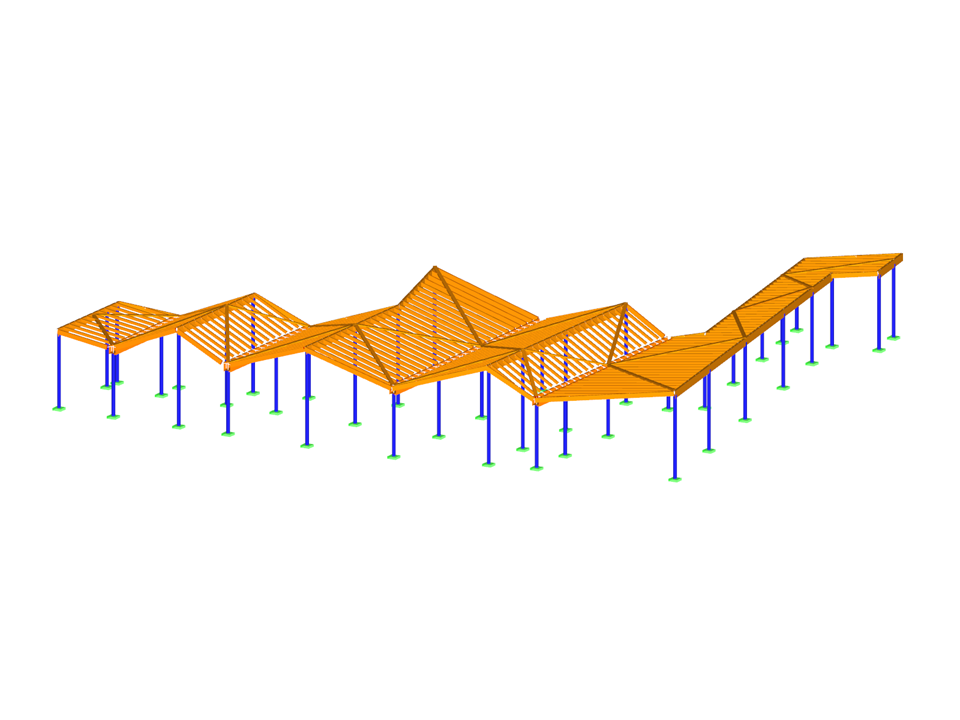

Nuevo patio del colegio René-Cassin en Éloyes, Francia
| Número de nudos | 372 |
| Número de líneas | 601 |
| Número de barras | 601 |
| Número de casos de carga | 16 |
| Número de combinaciones de carga | 32 |
| Número de combinaciones de resultados | 8 |
| Peso completo | 15.069 t |
| Dimensiones | 34,581 x 34,940 x 5,878 m |
| Versión del programa | 5.23.02 |
