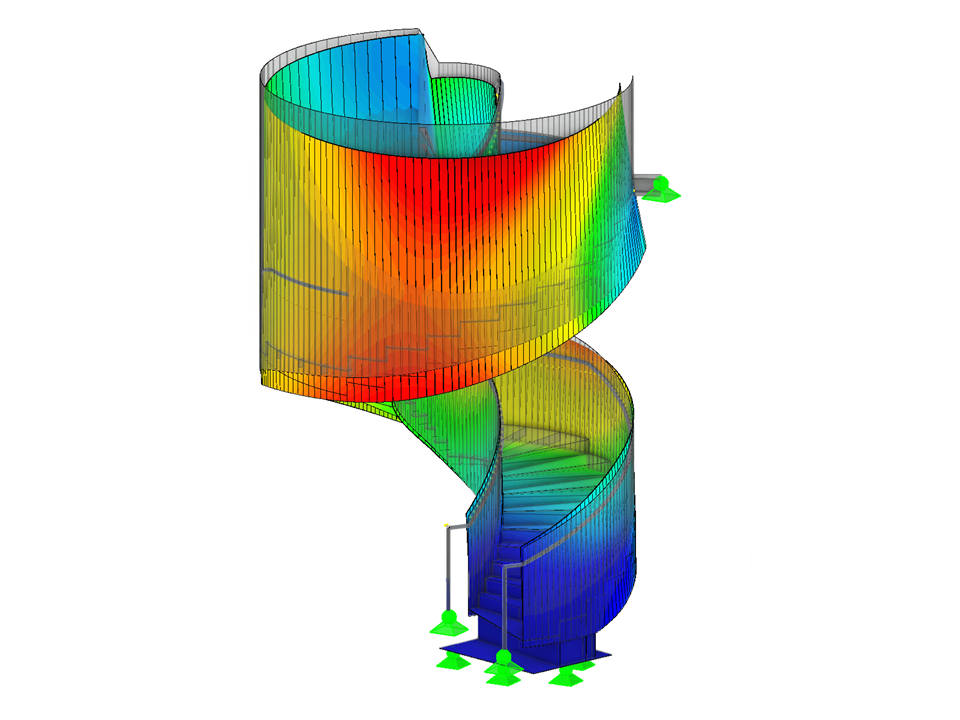

Escalera metálica de caracol
| Número de nudos | 1668 |
| Número de líneas | 2518 |
| Número de barras | 309 |
| Número de superficies | 732 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 17.843 t |
| Dimensiones | 4,334 x 6,528 x 4,530 m |
