Pórtico tridimensional
Sistema de celosía en espacio plano compuesto por prismas rectangulares.
Sistema con celosía simple de caras de prismas verticales
- Cableado lateral (arriostramiento) no incluido

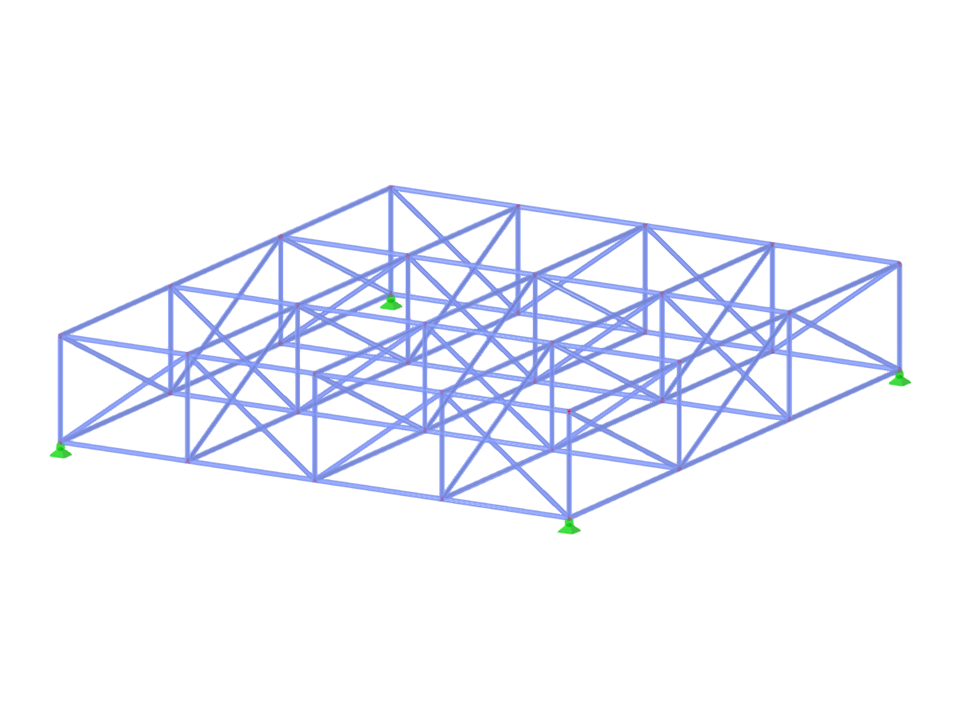

SPT001 | Pórtico tridimensional
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 40 |
Número de líneas | 113 |
Número de barras | 113 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 1.522 t |
Dimensiones | 8,000 x 1,500 x 9,000 m |
