Prostorový příhradový vazník
Plochý prostorový příhradový systém složený z pravoúhlých hranolů.
Systém s jednoduchým příhradovým nosníkem svislých hranolů
- Postranní příhradové nosníky (ztužení) nejsou součástí dodávky

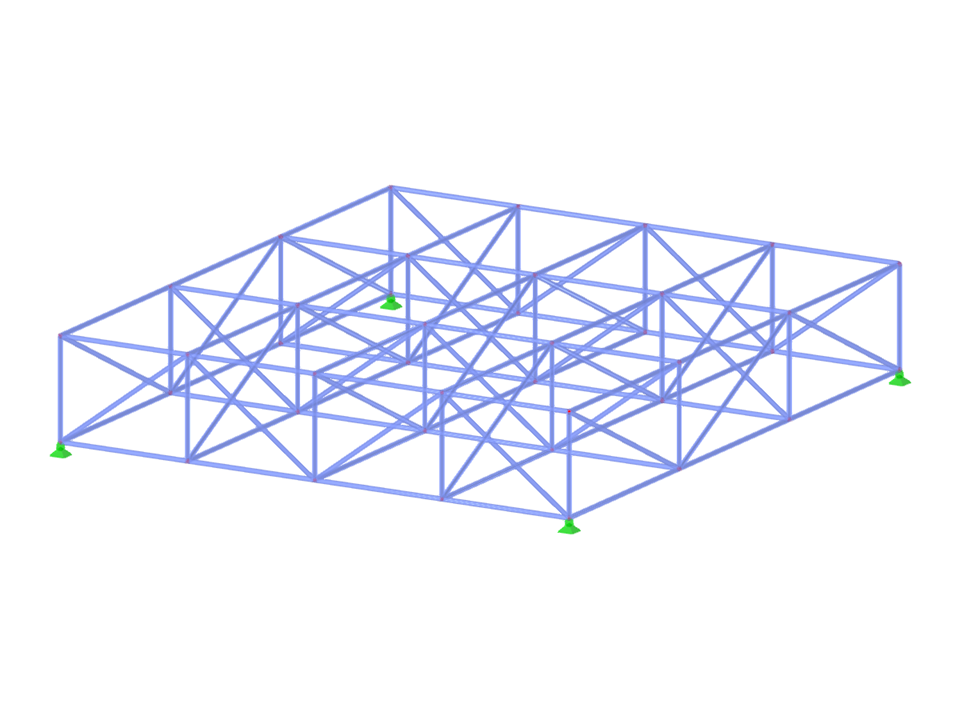

SPT001 | 3D příhradová konstrukce
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 40 |
| Počet linií | 113 |
| Počet prutů | 113 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,522 t |
| Rozměry | 8,000 x 1,500 x 9,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
