Download the model of a truss connection here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

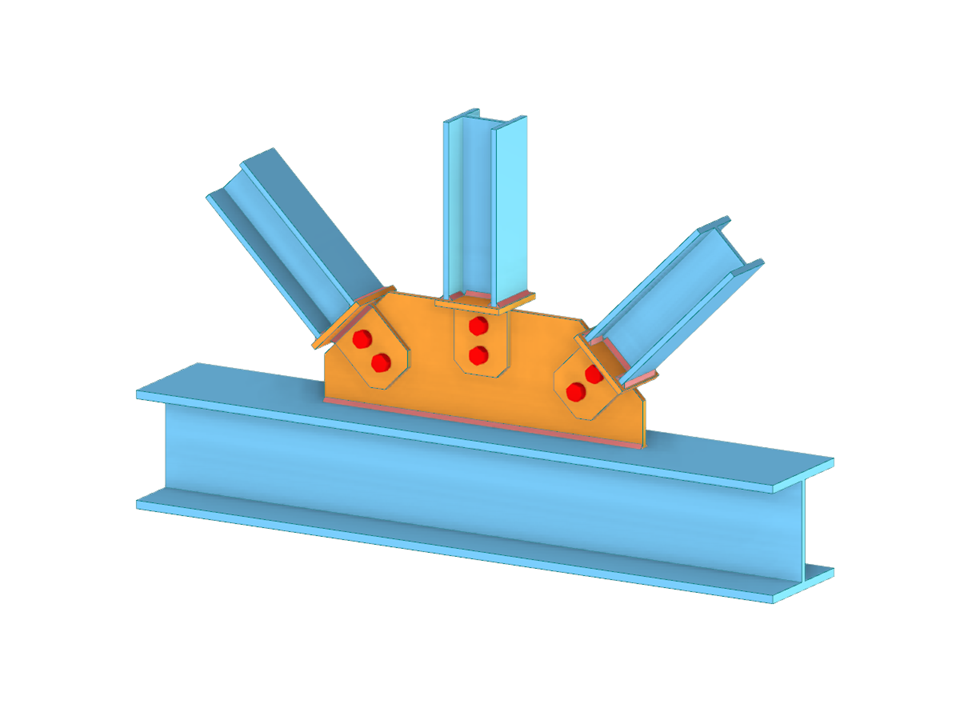

Cercha de acero con conexión
| Número de nudos | 18 |
| Número de líneas | 33 |
| Número de barras | 33 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 3.351 t |
| Dimensiones | 20,000 x 2,500 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Preguntas frecuentes (FAQ)
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
En el Con el complemento Uniones , puede realizar cortes precisos en placas y componentes estructurales utilizando el componente "Sólido auxiliar". Dentro de este componente, puede usar las formas de un cajón, un cilindro o cualquier sección como objeto auxiliar.
Ir al vídeo explicativo
En el complemento Uniones de acero, puede clasificar la rigidez de las uniones.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento Uniones de acero, tiene la opción de considerar el pretensado de los tornillos en el análisis para todos los componentes.
Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Ir al vídeo explicativo
En el componente Editor de barras, también puede seleccionar la barra completa como objeto de modificación en lugar de las placas de las barras individuales. De esta manera, puede aplicar las operaciones de "Entalladura" y "Achaflanar" sobre varias placas de barras.
