Manuel en ligne RFEM | Surfaces
Download the model of a truss connection here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

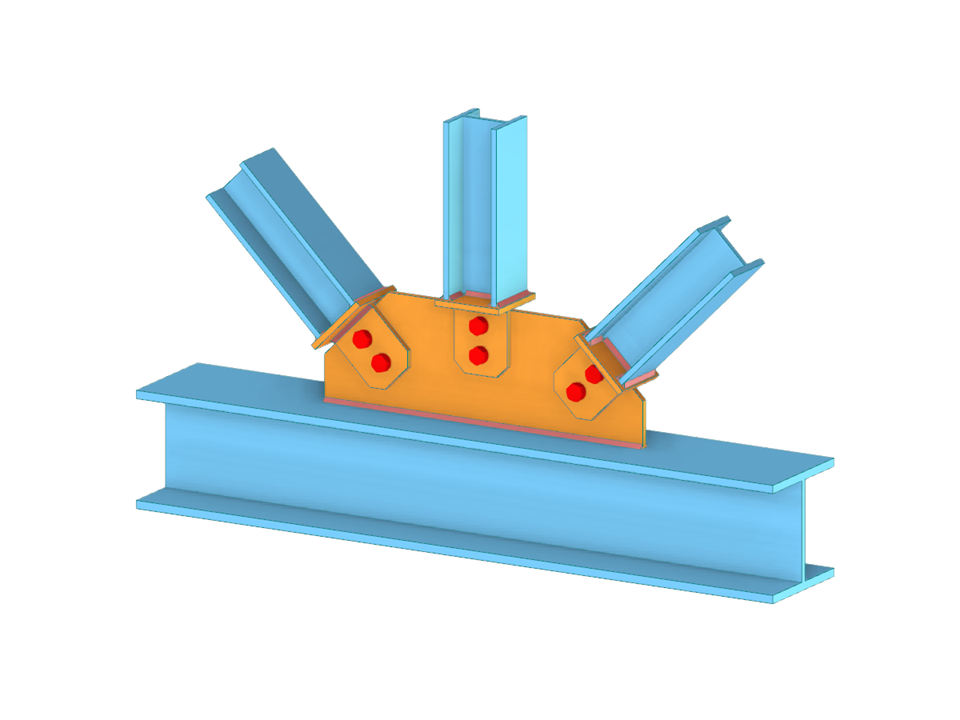

Treillis en acier avec assemblage
| Nombre de nœuds | 18 |
| Nombre de lignes | 33 |
| Nombre de barres | 33 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,351 t |
| Cotation fonctionnelle | 20,000 x 2,500 x 0,000 m |
