Manual en línea de RFEM | Superficies
Parametrización de la geometría de un tanque de hormigón con sumidero, incluyendo la parametrización de las cargas, los parámetros del líquido que contiene y el tamaño máximo de los elementos finitos.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).

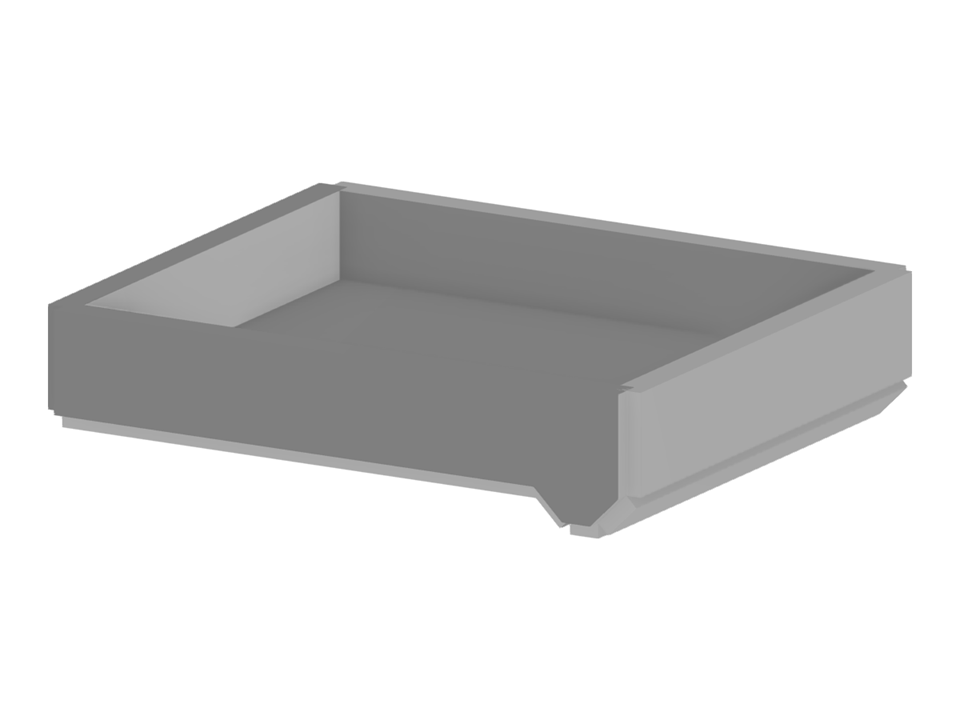

Tanque con sumidero
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 18 |
| Número de líneas | 21 |
| Número de barras | 0 |
| Número de superficies | 8 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 37.093 t |
| Dimensiones | 5,000 x 1,300 x 6,000 m |
