Manuel en ligne RFEM | Surfaces
Paramétrage de la géométrie d'un réservoir en béton avec y compris le paramétrage des charges, les paramètres du liquide contenant et la taille maximale des éléments finis.
- Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).

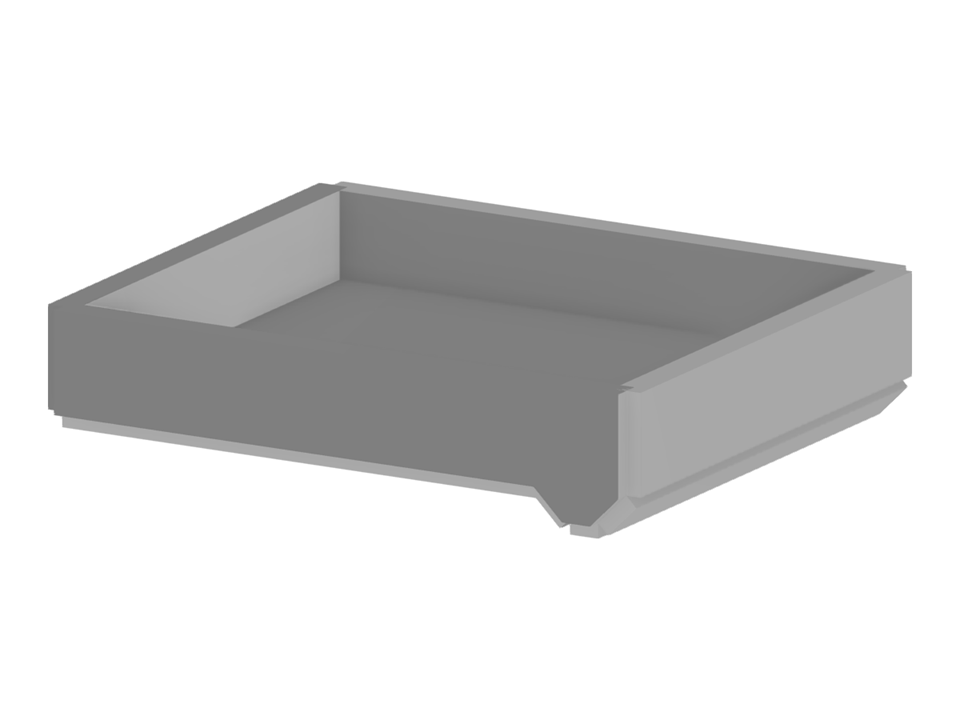

Réservoir avec puisard
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 18 |
| Nombre de lignes | 21 |
| Nombre de barres | 0 |
| Nombre de surfaces | 8 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 37,093 t |
| Cotation fonctionnelle | 5,000 x 1,300 x 6,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
