Manuale RFEM Online | 4.4 Superfici
Parametrizzazione della geometria di un serbatoio di calcestruzzo con un pozzetto, inclusa la parametrizzazione dei carichi, i parametri del liquido contenente e la dimensione massima degli elementi finiti.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

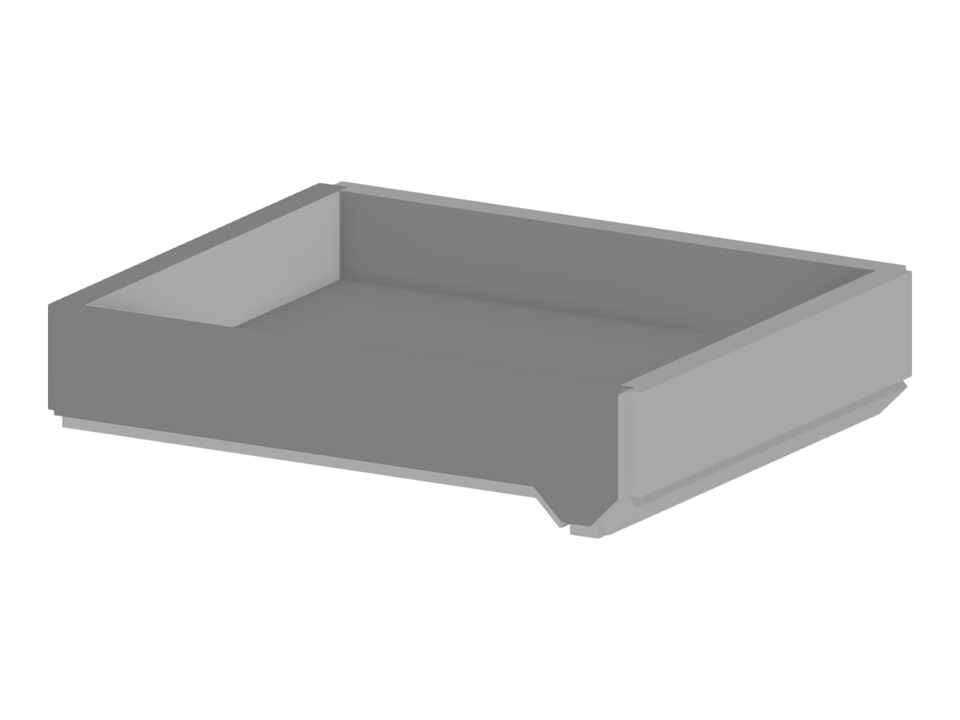

Serbatoio con pozzetto
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 18 |
| Numero di linee | 21 |
| Numero di aste | 0 |
| Numero di superfici | 8 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 37,093 t |
| Dimensioni | 5.000 x 1.300 x 6.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
