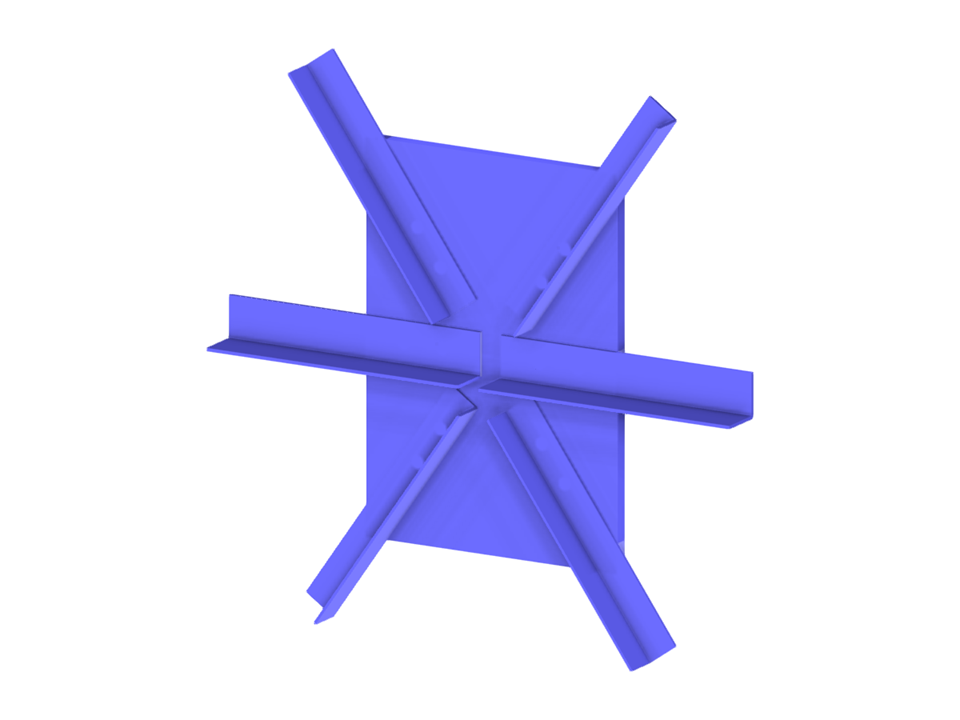

Parametrización de la geometría de una conexión entre barras horizontales con secciones en L y diagonales también con secciones en L.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Conexión de sección angular
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 149 |
| Número de líneas | 196 |
| Número de barras | 12 |
| Número de superficies | 101 |
| Número de sólidos | 6 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 0.072 t |
| Dimensiones | 1,040 x 1,012 x 0,095 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
