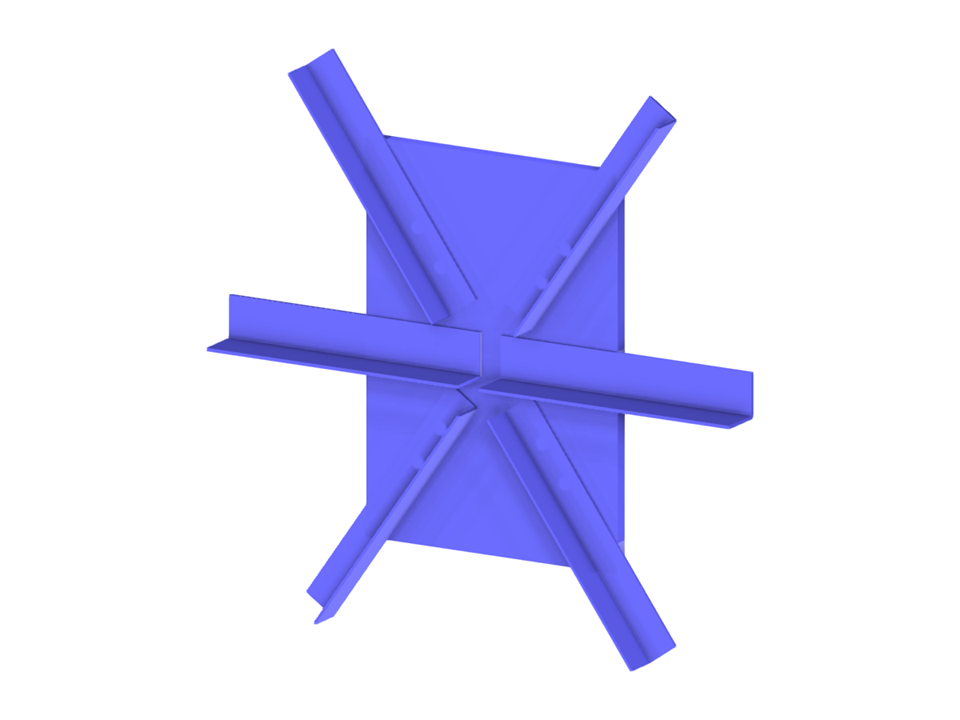

Parametrizace geometrie spoje mezi vodorovnými pruty s L-profily a diagonálami také s L-profily.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Spojení úhelníků
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 149 |
| Počet linií | 196 |
| Počet prutů | 12 |
| Počet ploch | 101 |
| Počet těles | 6 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,072 t |
| Rozměry | 1,040 x 1,012 x 0,095 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
