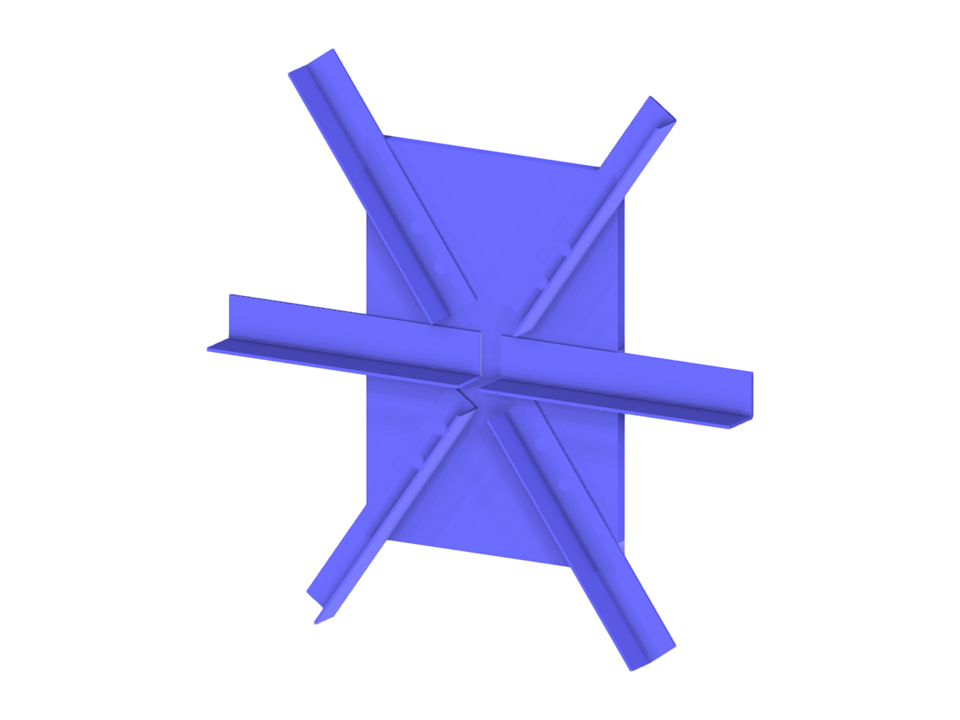

Parametrizzazione della geometria di un collegamento tra barre orizzontali con sezioni a L e diagonali anche con sezioni a L.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Collegamento della sezione angolare
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 149 |
| Numero di linee | 196 |
| Numero di aste | 12 |
| Numero di superfici | 101 |
| Numero di solidi | 6 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,072 t |
| Dimensioni | 1.040 x 1.012 x 0.095 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
