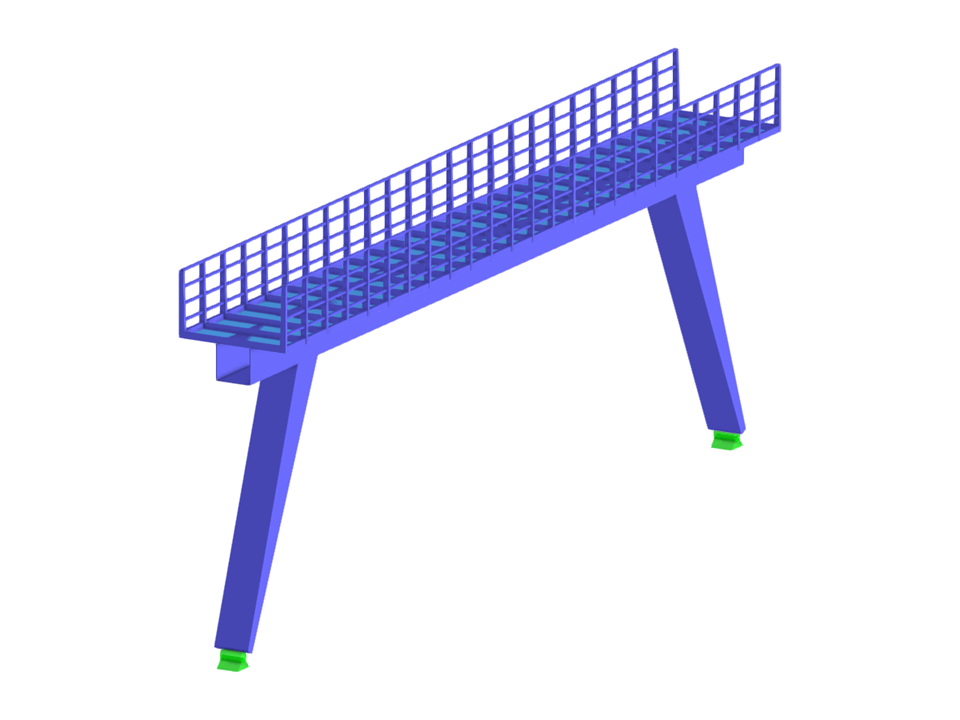

Parametrización de la geometría de un puente peatonal de acero, con parametrización de las secciones de los pilares y vigas principales.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Puente peatonal de acero
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 302 |
| Número de líneas | 343 |
| Número de barras | 343 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 11.758 t |
| Dimensiones | 20,000 x 7,800 x 2,400 m |
