Parametryzacja geometrii stalowej kładki dla pieszych wraz z parametryzacją przekrojów słupów głównych i belek.
- Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

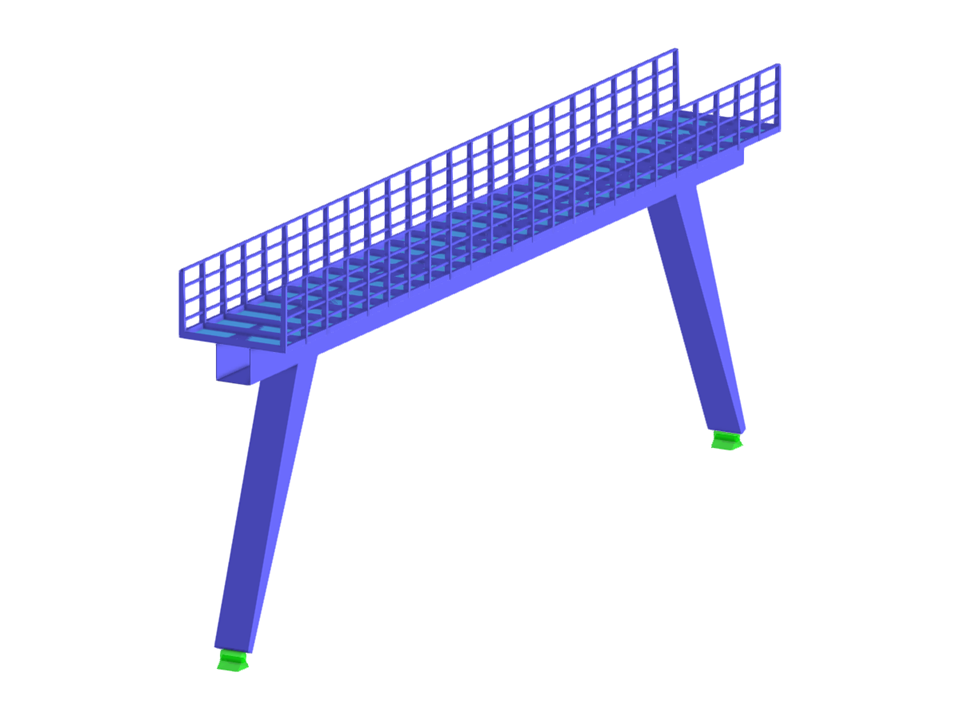

Stalowy kładka dla pieszych
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 302 |
| Liczba linii | 343 |
| Liczba prętów | 343 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 11,758 t |
| Wymiarowanie | 20,000 x 7,800 x 2,400 m |
