Este modelo se utilizó en el seminario web 'Intercambio de datos entre Rhino/Grasshopper y RFEM 6 ' el 10 de mayo de 2023 (árabe).

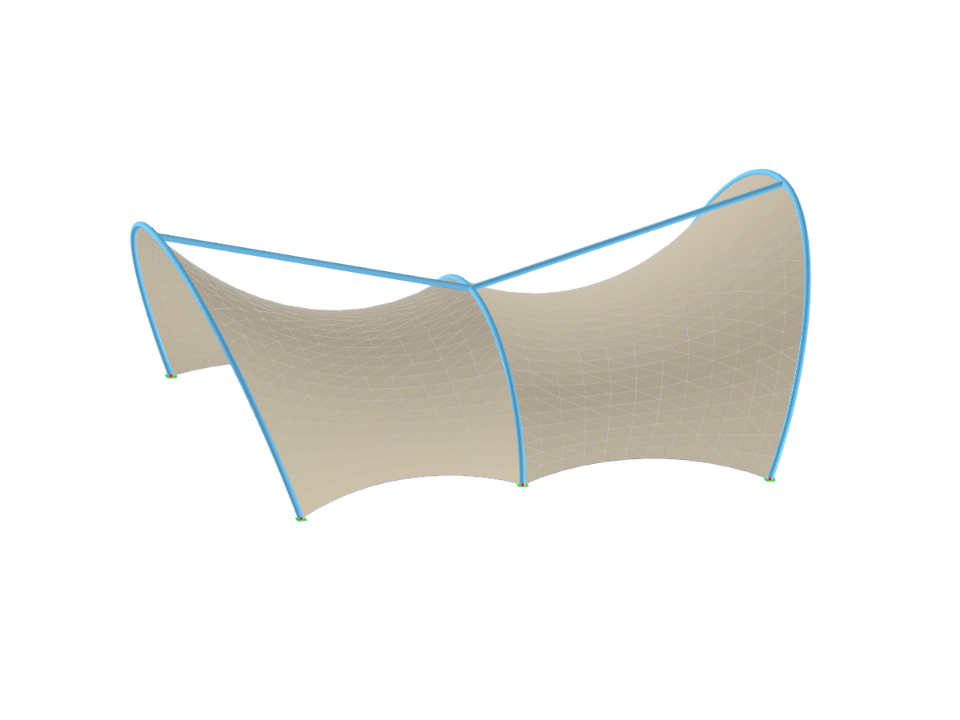

Estructura con membranas
| Número de nudos | 9 |
| Número de líneas | 10 |
| Número de barras | 9 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.504 t |
| Dimensiones | 12,000 x 5,638 x 16,104 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
