Questo modello è utilizzato nel webinar 'Data Exchange Between Rhino/Grasshopper e RFEM 6 ' il 10 maggio 2023 (arabo).

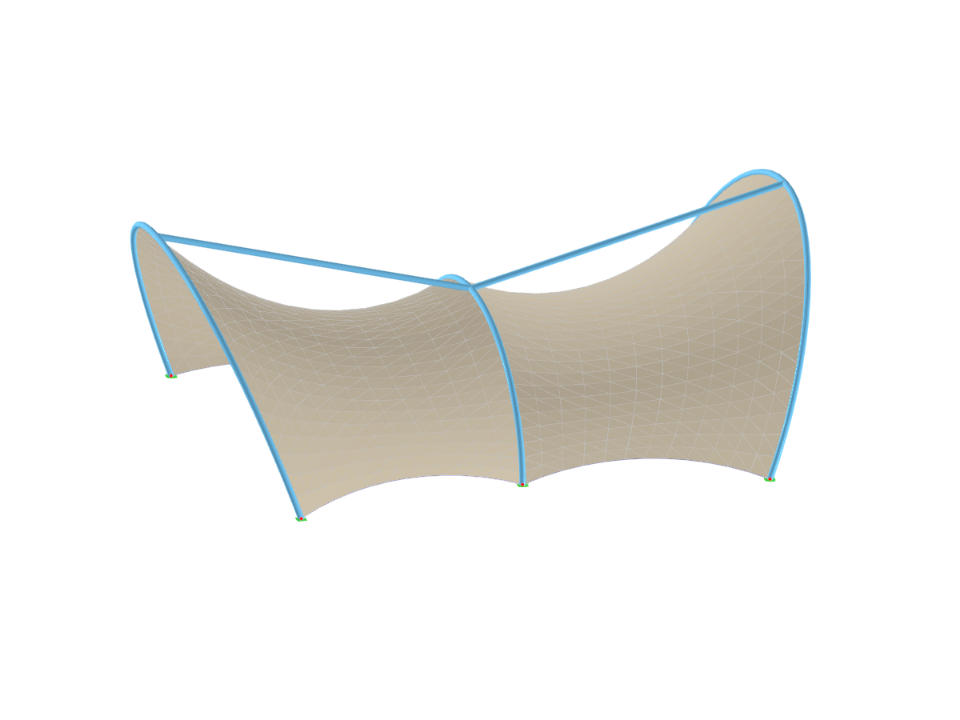

Struttura a membrana
| Numero di nodi | 9 |
| Numero di linee | 10 |
| Numero di aste | 9 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,504 t |
| Dimensioni | 12.000 x 5.638 x 16.104 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
