Tento model byl použit při webináři 'Výměna dat mezi programy Rhino/Grasshopper a RFEM 6 ' dne 10. května 2023 (v arabštině).

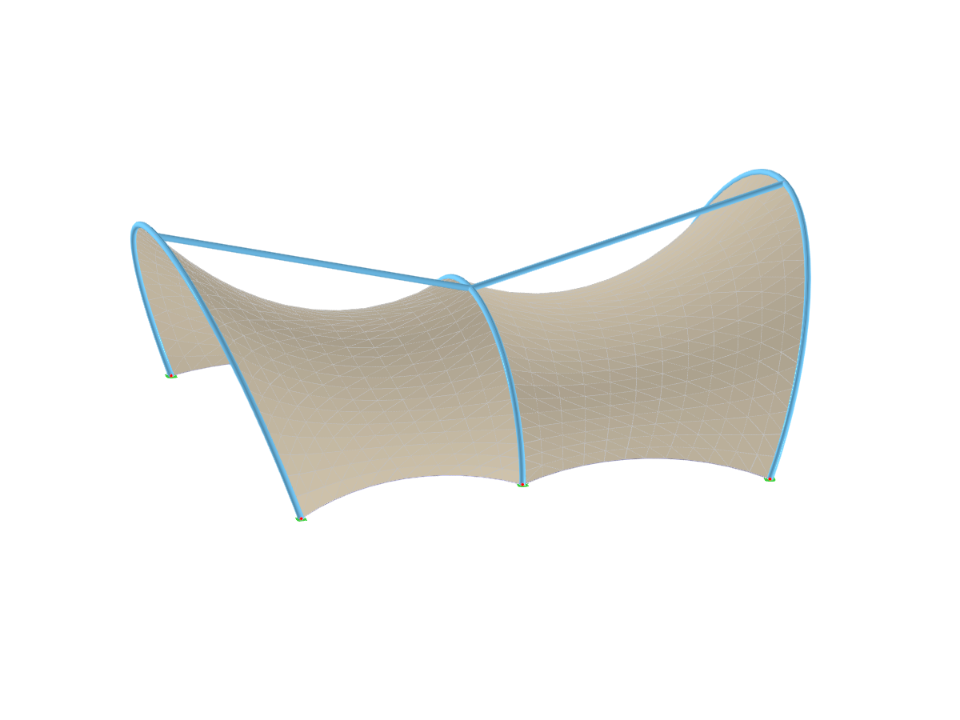

Membránová konstrukce
| Počet uzlů | 9 |
| Počet linií | 10 |
| Počet prutů | 9 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,504 t |
| Rozměry | 12,000 x 5,638 x 16,104 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
