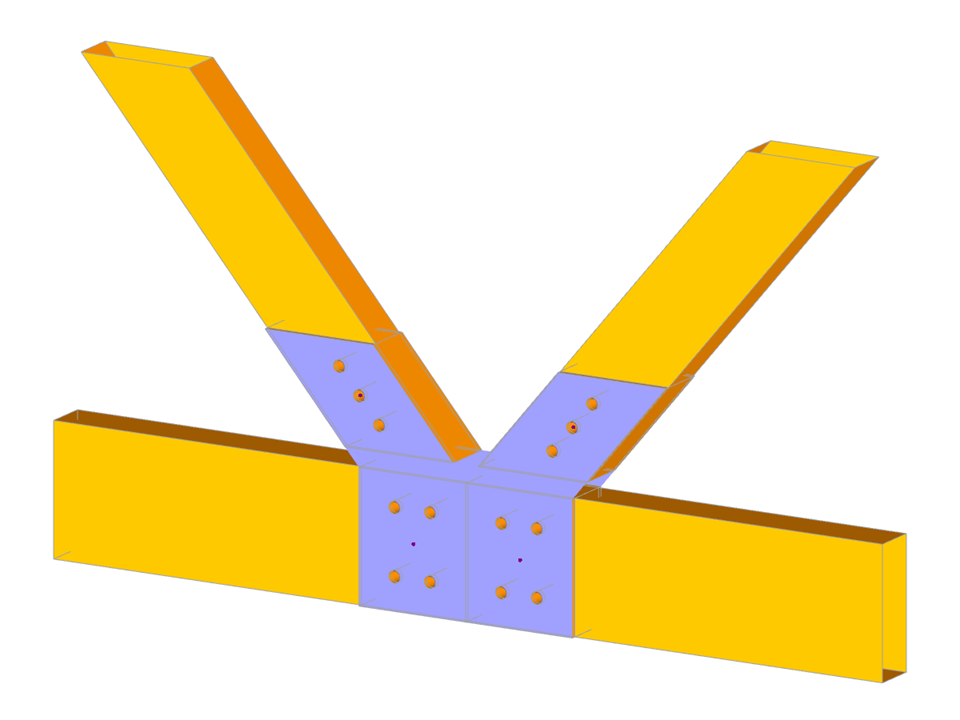

Parametrización completa de la geometría del ala y conexión de dos montantes, con inclinación. Inclusión de tornillos y placas.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Conexión acero-madera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 302 |
| Número de líneas | 285 |
| Número de barras | 42 |
| Número de superficies | 183 |
| Número de sólidos | 16 |
| Peso completo | 0.020 t |
| Dimensiones | 1,000 x 0,072 x 0,553 m |
| Versión del programa | 5.26.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
